12．在“用油膜法估测分子的大小”的实验中，已配制好油酸酒精溶液，其中油酸体积占溶液总体积的百分比为k．在量筒中滴入N滴油酸酒精溶液，读出总体积为V.现将一滴这样的溶液滴在水面上，其散开的油膜在带有方格的玻璃板上描绘的图形如图所示．已知玻璃板上每个小方格的长和宽均为a由此计算油膜的面积为　　　　　 ，油酸分子的直径为d=　　　　　　　 ．

11．如图所示为重物系统与纸带通过打点计时器做自由落体运动而得到的实际点迹，测得A、B、C、D、E五个连续点与第一个点O之间的距离分别是l9.50、23.59、28.06、32.94、38.20(单位：厘米)．已知当地的重力加速度的值为g=9．8 m／s²，交流电的频率为50 Hz，重物的质量为m，

以D点为例，从O点到D点重物的重力势能减少　　　　 J，动能增加了

　　 J，在误差允许范围内验证了机械能守恒定律．(结果保留三位小数)

10．一个电池组的电动势为E，内阻为r，用它给一电阻为R的直流电动机供电，当电动机正常工作时，通过电动机的电流I，电动机两端的电压为U，经时间t　　　 (　　 )

A．电源在内外电路做的功为(I²r+IU)t

B．电池消耗的化学能为IEt

C．电动机输出的机械能为IEt－I²(R+r)t

D．电池组的效率为

第Ⅱ卷(非选择题　 共70分)

9．A、B是某电场中一条电场线上的两点，一正电荷仅在电场力作用下，沿电场线从A点运动到B点，速度图象如图所示．下列关于A、B两点电场强度E的大小和电势φ的高低的判断，正确的是　　 (　　 )

　A.　 E_A>E_B 　　　　B．E_A<E_B　

　C．φ_A<Φ_B　　　 　D．φ_A>φ_B

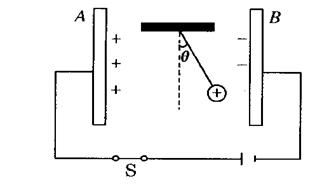

8．平行板电容器的两极板A、B接于电源两极，两极板竖直、平行正对，一带正电小球悬挂在电容器内部，闭合电键S，电容器充电，悬线偏离竖直方向的夹角为θ，如图所示，则下列说法正确的是　　 (　　 )

A．保持电键S闭合，带正电的A板向B板靠近，则θ减小

B．保持电键S闭合，带正电的A板向B板靠近，则θ不变

C．电键s断开，带正电的A板向B板靠近，则θ增大

D．电键S断开，带正电的A板向B板靠近，则θ不变

7．弹簧测力计用细线系两个质量都为m的小球，现让两小球在同一水平面内做匀速圆周运动，两球始终在过圆心的直径的两端，如图所示，此时弹簧测力计读数为　　 (　　 )

　A．大于mg　　 　　B．小于2mg　

C．等于2mg　　　 D．无法判断

6．2008年9月25日21时l0分, “神舟七号”载人航天飞船在中国西昌卫星发射中心用长征二号F型火箭发射成功，9月27日翟志刚成功实施太空行走．已知“神舟七号”　 载人航天飞船在离地球表面h高处的轨道上做周期为T的匀速圆周运动，地球的半径为R，万有引力常量为G ,则以下说法正确的是　 (　　 )　

　A．“神舟七号”载人航天飞船运行的线速度大小为2πR/T　

　B．“神舟七号”载人航天飞船运行的线速度小于第一宇宙速度　　　　　

　C. “神舟七号”载人航天飞船运行的向心加速度为4π²(R+h)/T²

　D．地球表面的重力加速度等于4π²(R+h)³/T²R²

5．如图甲所示，一质量为M的木板静止在光滑水平地面上，现有一质量为m的小滑块以一定的初速度v₀从木板的左端开始向木板的右端滑行，滑块和木板的水平速度的大小随时间变化的情况如图乙所示，根据图象作出如下判断：

甲　　　　　　　　　　　　　　　　　　　 乙

①滑块始终与木板存在相对运动　　　 ②滑块未能滑出木板

③滑块的质量m大于木板的质量M　　　 ④在t₁时刻滑块从板上滑出

这些判断中正确的是(　　　 )

A．①③④　　 B．②③④　　 C．②③　　　　 D．②④

4.物体沿直线运动的v-t关系如图所示，已知在第1秒内合外力对物体做的功为W，　

　A．从第1秒末到第3秒末合外力做功为4W　

　B．从第3秒末到第5秒末合外力做功为-2W

　C．从第5秒末到第7秒末合外力做功为W　

　D．从第3秒末到第4秒末合外力做功为　

-0.75W

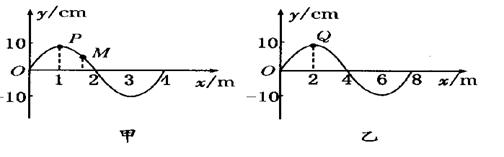

3．波速均为v=1．2 m／s的甲、乙两列简谐横波都沿x轴正方向传播，某时刻波的图象分别如图所示，其中P、Q处的质点均处于波峰．关于这两列波，下列说法正确的是　　 (　　 )

A.如果这两列波相遇可能发生稳定的干涉图样

B.甲波的周期大于乙波的周期

C.甲波中P处质点比M处质点先回到平衡位置

D.从图示的时刻开始,经过1.0s,P,Q质点通过的路程均为1.2m
