24、超导是当今高科技的热点，利用超导体材料可实现无损耗输电，现有一直流电路，输电线的总电阻为0.4Ω，它提供给用电器的电功率为40kW，电压为800V。若用临界温度以下的超导体电缆替代原来的输电线，保持供给用电器的功率和电压不变，那么节约的电功率为[　 ]C

A．1kW　　　　 B．10kW　　　 C．1.6kW　　　 D．1.6×10³kW

23、某同学将一直流电源的总功率P_E、输出功率P_R和电源内部的发热功率P_r随电流I变化的图线画在了同一坐标上，如图中的a、b、c所示．以下判断正确的是[　 ]ABC

　　 A．直线a表示电源的总功率

　　 B．曲线c表示电源的输出功率

　　 C．电源的电动势E＝3V，内电阻r＝1Ω

D．电源的最大输出功率P_m＝9W

22、如图所示，电阻R=20Ω，电动机的绕组电阻R′＝10Ω．当开关打开时，电流表的示数是I，电路消耗的电功率为P。当开关合上后，电动机转动起来。若保持电路两端的电压不变，电流表的示数I ′和电路消耗的电功率P ′应是BD

　　 A．I ′＝3I　　 B．I′＜3I　　C．P′＝3P　　 D．P′＜3P

21、压电陶瓷是一种力电传感器，它两端电压随所受压力的增大而增大。有位同学利用压电陶瓷设计了判断小车运动状态的装置，其工作原理如图(a)所示，将压电陶瓷和一块挡板固定在绝缘小车上，中间放置一个绝缘重球，它的直径略小于陶瓷和挡板间的距离。小车向右做直线运动过程中，电压流表示数如图(b)所示，下列判断正确的是　 AC

A．从t₁到t₂时间内，小车做变加速直线运动

B．从t₁到t₂时间内，小车做匀加速直线运动

C．从t₂到t₃时间内，小车做匀加速直线运动

D．从t₂到t₃时间内，小车做匀速直线运动

20、如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在灯泡A突然比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是 C

A．R₃断路　　　　　　B．R₂短路

C．R₂断路　　　　　　D．R₁、R₂同时短路

19、一个用半导体材料制成的电阻器D，其电流I随它两端电压U的关系图象如图(a)所示，将它与两个标准电阻R₁、R₂并联后接在电压恒为U的电源两端，三个用电器消耗的电功率相同，现将它们连接成如图(b)所示的电路，仍接在该电源的两端，设电阻器D和电阻R₁、R₂消耗的电功率分别是P_D、P₁、P₂，它们之间的大小关系是　 D

A．P₁=4P₂　　 　B．P₁>4P₂ 　　　C．P_D>P₂　 　　　D．P_D<P₂　

18、如图所示，电源电动势E＝8V，内阻不为零，电灯A标有“10V，10W”字样，电灯B标有“8V，20W”字样，滑动变阻器的总电阻为6Ω，当滑动触头P由a端向b端滑动的过程中(不考虑电灯电阻的变化) 　A

A．电流表的示数一直增大，电压表的示数一直减小

B．电流表的示数一直减小，电压表的示数一直增大

C．电流表的示数先增大后减小，电压表的示数先减小后增大

D．电流表的示数先减小后增大，电压表的示数先增大后减小

17、如图所示，D是一只二极管，它的作用是只允许电流从a流向b，不允许电流从b流向a ，平行板电容器AB内部原有电荷P处于静止状态，当两极板A和B的间距稍增大一些的瞬间(两极板仍平行)，P的运动情况将是：A

A．仍静止不动．　 B．向下运动　　 C．向上运动． D．无法判断．

16、下列说法正确的是　 AC

A．话筒是一种常用的声传感器，其作用是将声信号转换为电信号

B．楼道里的灯只有天黑时出现声音才亮，说明它的控制电路中只有声传感器

C．光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量

D．电子秤所使用的测力装置是温度传感器

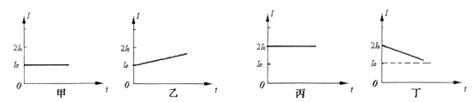

15、电阻的阻值会随所受压力的增大而减小,某位同学利用压敏电阻设计了判断电梯运动状态的装置，其装置示意图如图所示，将压敏电阻平放在电梯内，受压面朝上，在上面放一物体 m ，电梯静比时电流表示数为I₀ ，电梯在不同的运动过程中，电流表的示数分别如图甲、乙、丙、丁所示，下列判断中正确的是

( A )甲图表示电梯可能做匀速直线运动　　 ( B )乙图表示电梯可能做匀加速上升运动

( C )丙图表示电梯可能做匀加速上升运动　 ( D )丁图表示电梯可能做变减速下降运动
