7．有一光电控制液面高度的仪器，通过光束在液面上的反射光线打到光电屏上来显示液面高度，光路图如图所示．当光屏上的光点由S₁移到S₂时，表示液面(　　　 )

A．上升确　　　 B．下降　　　　 C．不变　　　　 D．先上升后下降

6．2008北京奥运会的主要运动场馆之一的国家游泳中心“水立方”，其透明薄膜“外衣”上点缀了无数的白色亮点，被称为“镀点”．北京奥运会举办时正值盛夏，“镀点”能改变光线的方向，将光线挡在场馆外．“镀点”对外界阳光的主要作用是(　 　　)

A．反射太阳光，遵循光的反射定律　 　　　B．反射太阳光，不遵循光的反射定律

C．折射太阳光，遵循光的折射定律　　 　　　D．折射太阳光，不遵循光的折射定律

5．将刻度尺斜插入水中，从水面上看水中尺子的刻度变化，正确的是(　　　 )

A．刻度变稀了　 　B．刻度变密了　　 C．刻度无变化　　　 D．无法判断

4．“影”是我们日常生活中常见的光现象，如夏天乘凉的“树影”、民间皮影戏的“皮影”、岸边景色在水中形成的“倒影”、春游时的“摄影”等．关于“影”的形成，下列说法中正确的是(　　　 )

A．树影是由光的直线传播形成的

B．皮影利用了平面镜成像的原理

C．倒影是由光的折射形成的

D．摄影时用的照相机是根据凹透镜成像的原理制成的

3．戴绿色眼镜看白纸，白纸变成绿色，关于此现象的解释最正确、合理的是(　　　 )

A．白纸反射的光通过绿色镜片时，被镜片染上了绿色

B．眼镜反射的光映绿了白纸

C．通过绿色镜片看一切颜色的物体都是绿色

D．绿色镜片透过了白纸反射光中的绿光

2．在湖边，小丽看到了平静的湖水中金鱼游弋于蓝天白云之间．她看到的金鱼和白云(　　 )

A．都是经水折射而成的像　　　　　　 B．分别经水面反射和水折射而成的像

C．都是经水面反射而成的像　　　 　　　 D．分别经水折射和水面反射而成的像

D．小孔成像和凸透镜成像均是光沿直线传播形成的

1．关于光现象，下列说法正确的是 (　　　 )

A．用磨砂玻璃做教室的黑板是为了克服漫反射

B．看到池子里的水深比实际的浅是由于光的折射所致

C．雨后天空出现彩虹是由于光的反射形成的

D．光的色散现象说明彩色光是由白光组成的

8．光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉(cd)。实验测得光敏电阻的阻值 R 与光强E间的关系如图所示，根据图像解答下列问题：

(1)光敏电阻随光强的增大而_________，随光强的减小而_________。

(2)将光敏电阻 R、定值电阻 R₀、电流表、开关和电源连接成如图所示电路。闭合开关，逐渐增大光敏电阻的光照强度，那么_________。(填正确答案的序号)

①电流表的读数增大，光敏电阻两端的电压也增大

②电流表的读数增大，但光敏电阻两端的电压减小

③电流表的读数减小，但光敏电阻两端的电压增大

④电流表的读数减小，光敏电阻两端的电压也减小

(3)在如图所示电路中，电源电压为 6V，当光照强度为 4.5 cd时，电流表的读数为 0.5 A。试求定值电阻 R₀ 的阻值。

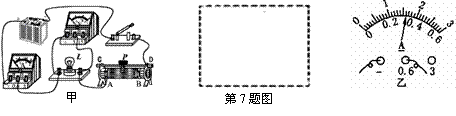

7．某中学初三年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验(小灯泡标有2．5V字样)，在实验过程中得到了如下表所示的一组U和I的数据：

(1)开关闭合前，滑动变阻器的滑片应移到__________端，这样做能对电路起保护作用，在实验过程中，滑动变阻器的另一个作用是___________________________；

(2)根据实物图，在右边方框内，画出对应的电路图；

(3)灯泡正常发光时，电流表的示数如图乙所示，请将读数填入表格中的空格处，此时小灯泡的电阻是_________Ω；(保留小数点后一位数字)

(4)分析表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻在变________。

6．如图所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图所示。根据图线的信息可知: _________(甲/乙)是电压表V₂示数变化的图像，电源电压为_________V,电阻R₁的阻值为_________Ω。
