9．在完全透明的水下某深处，放一点光源，在水面上可看见一个透光的圆形平面，若发现透光圆面的半径匀速增大，则光源的运动是：(　　 )

A.加速上升　　　 B.加速下降　　　　　　 C.匀速上升　　　　　　 D.匀速下降

8． a、b两种单色光以相同的入射角从某种介质射向真空，光路如图所示，则以下叙述正确的是(　 　　)

A．a光的全反射临界角小于b光的全反射临界角

B．通过同一双缝干涉装置，a光的干涉条纹间距比b光的宽

C．在该介质中a光的传播速度大于b光的传播速度

D．在该介质中a光的波长小于b光的波长

7．(09年四川卷)21.如图所示，空气中有一横截面为半圆环的均匀透明柱体，其内圆半径为r，外圆半径为R，R＝r。现有一束单色光垂直于水平端面A射入透明柱体，只经过两次全反射就垂直于水平端面B射出。设透明柱体的折射率为n，光在透明柱体内传播的时间为t，若真空中的光速为c，则　　 (　　 )

A.　　　 n可能为

B.　　　 n可能为2

C.　　　 t可能为

D.　　 t可能为

6．下述哪些现象不是由于全反射造成的　 (　　　 )

A、　　　　　 露水珠在阳光照射下格外明亮；

B、　　　　　　 用光导纤维传送光信号；

C、　　　　　 海市蜃楼；

D、　　　　　 水中的气泡看起来格外明亮。

4．海面下的潜艇Q为了与海面上的指挥船P保持联系，潜艇Q发出的红外线信号1和紫外线信号2沿图示路线传播，到达指挥船P。下列传播路线的图示中可能正确的是 (　　 )

5(09年天津卷)7.已知某玻璃对蓝光的折射率比对红光的折射率大，则两种光　 (　　　 )

　A.在该玻璃中传播时，蓝光的速度较大

　B.以相同的入射角从空气斜射入该玻璃中，蓝光折射角较大

　C.从该玻璃中射入空气发生反射时，红光临界角较大

　D.用同一装置进行双缝干涉实验，蓝光的相邻条纹间距较大

3．从桌面上有一倒立的玻璃圆锥，其顶点恰好与桌面接触，圆锥的轴(图中虚线)与桌面垂直，过轴线的截面为等边三角形，如图所示，有一半径为r的圆柱形平行光速垂直入射到圆锥的底面上，光束的中心轴与圆锥的轴重合。已知玻璃的折射率为1．5，则光束在桌面上形成的光斑半径为(　 )

　A．r　　B．1．5r　　C．2r　　D．2．5r

2．如图所示，激光液面控制仪的原理是：固定的一束激光AO以入射角i照射到水平面上，反射光OB射到水平放置的光屏上，屏上用光电管将光讯号转换为电讯号，电讯号输入控制系统来控制液面的高度，若发现光点在屏上向右移动了△s距离，即射到点，则液面的高度变化是(　　 )

A.液面降低　　 B.液面升高

C.液面降低　　 D.液面升高

1．　如图所示，在A点有一个小球，紧靠小球的左方有一个点光源S。现将小球从A点正对着竖直墙平抛出去，打到竖直墙之前，小球在点光源照射下的影子在墙上的运动是　　 (　　 )

A.匀速直线运动　　　　　 B.自由落体运动

C.变加速直线运动　　　　 D.匀减速直线运动

3、复习方案

基础过关：

重难点： 实验中的误差分析

　例3．　 在利用插针法测定玻璃砖折射率的实验中：

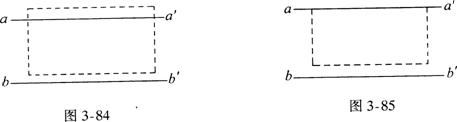

　　 (1)甲同学在纸上正确画出玻璃砖的两个界面aa’和bb’后，不自觉地碰了玻璃砖使它向aa’方向平移了少许，如图3-84所示。则他测出的折射率值将_____(选填“偏大”、“偏小”或“不变”)；

　　 (2)乙同学在画界面时，不自觉地将两界面aa’、bb’间距画得比玻璃砖宽度　 大些，如图3-85所示，则他测得折射率_________(选填“偏大”、“偏小”或“不变”)。

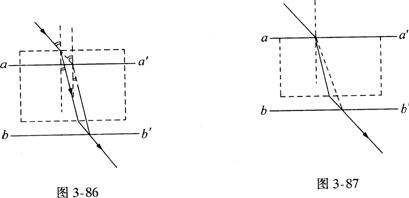

解析：　 (1)如图3-86所示，甲同学利用插针法确定入射光线、折射光线后，测得的入射角、折射角没有受到影响，因此测得的折射率将不变。

　　 (2)如图3-87所示，乙同学利用插针法确定人射光线、折射光线后，测得的入射角不受影响，但测得的折射角比真实的折射角偏大，因此测得的折射率偏小。

点评：要分析误差的大小，关键要分析误差的来源。弄清在测量过程中，入射角和折射角的测量是偏大了还是偏小了。

典型例题：

例4．某同学用插针法测定玻璃砖的折射率，他的实验方法和操作步骤正确无误。但他处理实验记录时发现玻璃砖的两个光学面aa’与bb’不平行，如图3-83所示。则：

　　 A．P₁P₂与P₃P₄两条直线平行　　 B．P₁P₂与P₃P₄两条直线不平行

　　 C．他测出的折射率偏大　　　 D．他测出的折射率不受影响

　 解析：如图3-83所示．在光线由绷’面进入

玻璃砖的偏折现象中：由折射定律

　　 在光线由bb’射出玻璃砖的现象中，同理

　　 若aa’与bb’平行，则i=β，因此α=γ。

此时入射光线AO与出射光线O’B平行。

　　 若aa’与bb’不平行，则i≠β，因此α≠γ。此时入射光线AO与出射光线O’B不平行。选项B正确。　

　　 在具体测定折射率时，要求实验方法、光路均准确无误，折射率的测量值应不受aa’与bb’是否平行的影响，选项D正确。

　 　答案：B、D

　　 点评：　 (1)入射光线与出射光线是否平行，取决于玻璃砖两界面aa’与bb’是否平行。

　　 (2)利用插针法确定光的入射点和出射点，从而确定入射光线和折射光线。此方法可适合应用平行玻璃砖、棱镜、圆柱形玻璃体等。

第5课时　 光学单元测试

6．数据处理及误差分析

　此实验是通过测量入射角和折射角，然后查数学用表，找出入射角和折射角的正弦值，再代人中求玻璃的折射率。除运用此方法之外，还有以下处理数据的方法：

　　 处理方式(1)：在找到人射光线和折射光线以

后，以入射点0为圆心，以任意长为半径画圆，分别

与AO交于C点，与00’(或00’的延长线)交于D

点，过C、D两点分别向NNl作垂线，交NN’于C’、

D’，用直尺量出CC’和DD’的长。如图3-81所示。

　 由于，　

　 而CO=DO

　 所以折射率

　　 重复以上实验，求得各次折射率计算值，然后求其平均值即为玻璃砖折射率的测量值：

　　 处理方式(2)：根据折射定律可得　　

　　 因此有　　

　　 在多次改变入射角、测量相对应的入射角和折射角正弦值基础上，以sina值为横坐标、以sinβ值为纵坐标，建立直角坐标系。如图3-82所示。描数据点，过数据点连线得一条过原点的直线。

　　 求解图线斜率，设斜率为k，则。

　　　 故玻璃砖折射率
