2。试利用气体实验定律证明：

19．(10分)如图所示，1、2、3为p-V图中一定量理想气体的

三个状态，该理想气体由状态1经过程1-3-2到达状态

18．(7分)图1为某一热敏电阻(电阻值随温度

的改变而改变，且对温度很敏感)的I-U关系曲线图。

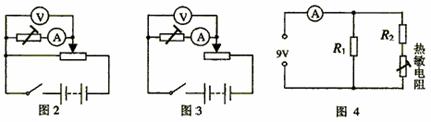

(1)　　　 为了通过测量得到图1所示I-U关系的完整

曲线，在图2图3两个电路中应选择的是图　　　　　 ；

简要说明理由：　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　 　　

(电源电动势为9V，内阻不计，滑线变阻器的阻值为0－100Ω)。

(2)在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁＝250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为　　　　　　 V；电阻R₂的阻值为　　　　　　　 Ω。

(3)举出一个可以应用热敏电阻的例子：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

17．(7分)有同学在做“研究温度不变时气体的压强跟体积的关系”实验时，用连接计算机的压强传感器直接测得注射器内气体的压强值。

缓慢推动活塞，使注射器内空气柱从初始体积20.0ml变为12.0ml。实验共测了5次，每次体积值直接从注射器的刻度

上读出并输入计算机，同时由压强传感器

测得对应体积的压强值。实验完成后，

计算机屏幕上立刻显示出如下表中所示的实验

结果。

(1)仔细观察不难发现，pV(×10⁵Pa·ml)一栏中的数值越来越小，造成这一现象的可能原因是

A．实验时注射器活塞与筒壁间的摩擦力不断增大。

B．实验时环境温度增大了。

C．实验时外界大气压强发生了变化。

D．实验时注射器内的空气向外发生了泄漏。

(2)根据你在(1)中的选择，说明为了减小误差，应采取的措施是： 　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

0.1kg，盘上各圆的半径分别是0.05m、0.10m、0.15m、0.20m(取g＝10m/s²)，

则F₂的力矩是　　　　　　 N·m。有同学在做这个实验时，发现顺时针力矩之和与逆时针力矩之和存在较大差距。检查发现读数和计算均无差错，请指出造成这种差距的一个可能原因，并提出简单的检验方法(如例所示，将答案填在下表空格中)。

16．(6分)如图所示，在“有固定转动轴物体的平衡条件

实验中，调节力矩盘使其平衡，弹簧秤的

读数为　　　 N，此时力矩盘除受到钩码作用力

F₁、F₂、F₃和弹簧拉力F₄外，主要还受　　　　　

力和　　　 　　　力的作用，如果每个钩码的质量均为

15．(5分)在右图所求的光电管的实验中，发现用一定频率的A

单色照射光电管时，电流表指针会发生偏转，

而用另一频率的B单色光照射时不发生光电效应，那么

A．A光的频率大于B光的频率。

B．B光的频率大于A光的频率。

C．用A光照射光电管时流过电流表G的电流方向是a流向b。

D．用A光照射光电管时流过电流表G的电流方向是b流向a。

14．(5分)如图所示，在研究平抛运动时，小球A沿轨道滑下，离开轨道末端(末端水平)时撞开轻质接触式开关S，被电磁铁吸住的小球B同时自由下落。改变整个装置的高度H做同样的实验，发现位于同一高度的A、B两球总是同时落地，该实验现象说明了A球在离开轨道后

A．水平方向的分运动是匀速直线运动。

B．水平方向的分运动是匀加速直线运动。

C．竖直方向的分运动是自由落体运动。

D．竖直方向的分运动是匀速直线运动。

13．某登山爱好者在攀登珠穆朗峰的过程中，发现他携带的手表表面玻璃发生了爆裂。这种手表是密封的，出厂时给出的参数为：27℃时表内气体压强为1×10⁵Pa；在内外压强差超过6×10⁴Pa时，手表表面玻璃可能爆裂。已知当时手表处的气温为－13℃，则手表表面玻璃爆裂时表内气体压强的大小为　　　　　　 Pa；已知外界大气压强随高度变化而变化，高度每上升12m，大气压强降低133Pa，设海平面大气压为1×10⁵Pa，则登山运动员此时的海拔高度约为　　　　　　　　　 m。

12．若氢原子的核外电子绕核作半径为r的匀速圆周运动，则其角速度ω＝　　　　 ；

电子绕核的运动可等效为环形电流，则电子运动的等效电流I＝　　　　　 。(已知电子的质量为m，电量为e，静电力恒量用k表示)
