13、⑴图中给出的是用螺旋测微器测量一小钢球的直径时的示数,此读数应是　　　　 毫米.

⑵有一游标卡尺，主尺的最小分度是1毫米，游标上有20个小的等分刻度。用它测量一工件的长度，如图所示，图示的读数是　　　　 毫米。

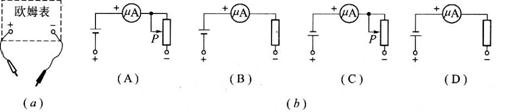

⑶如图(a)所示足一个欧姆表的外部构造示意图，其正、负插孔内分别插有红、黑表笔，则虚线内的电路图应是(b)图中的图(　　　 　 ).

12、如图所示一个带正电的小球，系于长为的不可伸长的轻线一端，线的另一端固定在O点，它们处在匀强电场中，电场的方向水平向右，场强的大小为E。已知电场对小球的作用力大小等于小球的重力。现在先把小球拉到图中的处，使轻线拉直，并与场强方向平行，然后由静止释放小球。则小球到达与等高的点时速度的大小为：(　　 )

A．　　 B．　　 C．　　　 D．0

11、如图所示，匀强磁场垂直纸面向里，有一足够长的等腰三角形绝缘滑槽，两侧斜槽与水平面夹角为，在斜槽顶点两侧各放一个质量相等、带等量负电荷的小球A和B，两小球与斜槽摩擦因数相等，且，将两小球同时由静止释放，下面说法正确的是：(　　 )

　　　 A．两球沿斜槽都做匀加速运动，且加速度相等

　　　 B．两球沿斜槽都做匀加速运动，且

　　　 C．两球沿斜槽都做变加速运动，且

　　　 D．两球沿斜槽的最大位移关系是

10、甲、乙、丙三个灯泡，按图方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，③甲灯变得更亮，④乙灯变得更亮，其中：(　　 　 ).

A．只有①、③正确　　　　　　　 B．只有②、③止确

C．只有③、④正确　　　　　　　 D．只有①、②正确

9、如图所示。a、b是平行金属导轨，匀强磁场垂直导轨平面，c、d是分别串有电压表和电流表的金属棒，它们与导轨接触良好，当c、d以相同的速度向右运动时，下列说法正确的是：(　　 )

A．两表均无示数

B．两表均有示数

C．电流表有示数，电压表无示数

D．电流表无示数，电压表有示数

8、如图所示，相距为d的两水平虚线L₁和L₂之间是方向水平向里的匀强磁场，磁感应强度为B，正方形线圈abcd边长为L(L＜d)，质量为m，电阻为R。将线圈在磁场上方高h处静止释放，ab边刚进入磁场时的速度为v₀，ab边刚离开磁场时的速度也为v₀，则在线圈全部穿过磁场的过程中(　　 )

A．感应电流所做的功为mgd

B．感应电流所做的功为2mgd

C．线圈的最小速度可能为

D．线圈的最小速度一定为

7、如右图所示，曲线C₁、C₂分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线.由该图可知下列说法中错误的是(　　　 )

　 A．电源的电动势为4V

B．电源的内电阻为1Ω

　 C．电源输出功率最大值为8W

　 D．电源被短路时，电源消耗的最大功率可达16W

6、如图所示，ab是一弯管，其中心线是半径为R的一段圆弧，将它置于一给定的匀强磁场中，磁场方向垂直于圆弧所在平面且指向纸外.有一束粒子对准a端射入弯管，粒子有不同的质量、不同的速度，但都是一价正离子。则(　 ).

A．只有速度大小一定的粒子可以沿中心线通过弯管

B．只有质量大小一定的粒子可以沿中心线通过弯管

C．只有动量大小一定的粒子可以沿中心线通过弯管

D．只有动能大小一定的粒子可以沿中心线通过弯管

5、关于摩擦力做功，下列叙述正确的是：(　　　 )

A．摩擦力做功的多少只与初位置和末位置有关，与运动路径无关

B．滑动摩擦力总是做负功，不可以不做功

C．静摩擦力一定不做功

D．静摩擦力和滑动摩擦力都既可做正功，也可做负功

4、一行星的半径是地球半径的2倍，密度与地球的密度相同。在此行星上以一定的初速度竖直上抛一个质量为m物体，上升的高度为h，则在地球上以同样大小的初速度竖直上抛一质量为2m的物体，上升的高度为(空气阻力不计)：(　　　 )

A．h　　　　　 B．2h　　　　 C．3h　　　　 D．4h
