23.(12分)

(1)某探究小组设计了“用一把尺子测定动摩擦因数”的实验方案。如图所示，将一个小球和一个滑块用细绳连接，跨在斜面上端。开始时小球和滑块均静止，剪短细绳后，小球自由下落，滑块沿斜面下滑，可先后听到小球落地和滑块撞击挡板的声音，保持小球和滑块释放的位置不变，调整挡板位置，重复以上操作，直到能同时听到小球落地和滑块撞击挡板的声音。用刻度尺测出小球下落的高度H、滑块释放点与挡板处的高度差h和沿斜面运动的位移。(空气阻力对本实验的影响可以忽略)

①滑块沿斜面运动的加速度与重力加速度的比值为________。

②滑块与斜面间的动摩擦因数为__________________。

③以下能引起实验误差的是________。

a．滑块的质量

b．当地重力加速度的大小

c．长度测量时的读数误差

d．小球落地和滑块撞击挡板不同时

(2)某同学利用图甲所示电路，探究了电源在不同负载下的输出功率。

　　 　①所得实验数据如下图，请在给出的直角坐标系上(见答题卡)画出的图像。

　　 ②根据所画的图像，可求得电流时电源的输出功率为________。(保留两位有效数)

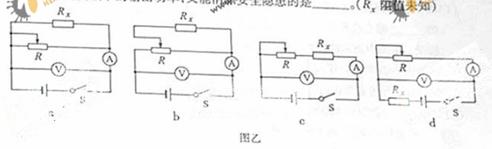

②实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计。在图乙所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是　　 。(R_x阻值未知)

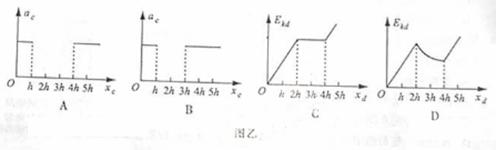

22.如图甲所示，两固定的竖直光滑金属导轨足够长且电阻不计。两质量、长度均相同的导体棒、，置于边界水平的匀强磁场上方同一高度处。磁场宽为3，方向与导轨平面垂直。先由静止释放，刚进入磁场即匀速运动，此时再由静止释放，两导体棒与导轨始终保持良好接触。用表示的加速度，表示的动能，、分别表示 、相对释放点的位移。图乙中正确的是

第Ⅱ卷 (必做120分+选做32分，共152分)

[必做部分]

21、如图所示，在两等量异种点电荷的电场中，MN为两电荷连线的中垂线，a、b、c三点所在直线平行于两电荷的连线，，且a与c关于MN对称，b点位于MN上，d点位于两电荷的连线上。以下判断正确的是　

A、b点场强大于a点场强　　　　　　　　　　　

B、B点场强小于a点场强

C、A、b两点的电势差等于b、c两点间的电势差

D、试探电荷+q在a点的电势能小于在c点的电势能

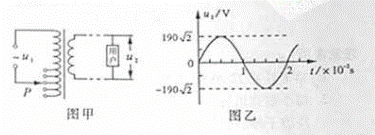

20.为保证用户电压稳定在220V，变电所需适时进行调压，图甲为变压器示意图。保持输入电压不变，当滑动接头P上下移动时可改变输出电压。某此检测得到用户打压随时间t变化的曲线如图乙所示。以下正确的是 (　 )

A、

B、

C、为使用户电压稳定在220V，应将P适当下移

D、为使用户电压稳定在220V，应将P适当上移

19.如图所示，将两相同的木块a、b至于粗糙的水平地面上，中间用一轻弹簧连接，两侧用细绳固定于墙壁。开始时a、b均静止。弹簧处于伸长状态，两细绳均有拉力，a所受摩擦力≠0，b所受摩擦力=0，现将右侧细绳剪断，则剪断瞬间　 (　 )

A 大小不变　　　　　 B　 方向改变

C 仍然为零　　　　　 D　 方向向右

18.如图所示，将小球从地面以初速度。竖直上抛的同时，将另一相同质量的小球从距地面处由静止释放，两球恰在处相遇(不计空气阻力)。则

A.两球同事落地

B.相遇时两球速度大小相等

C.从开始运动到相遇，球动能的减少量等于球动能的增加量

D.相遇后的任意时刻，重力对球做功功率和对球做功功率相等　

17.甲、乙为两颗地球卫星，其中甲为地球同步卫星，乙的运行高度低于甲的运行高度，两卫星轨道均可视为圆轨道。以下判断正确的是

A.甲的周期大于乙的周期　　　　　　　　　　　　　 B.乙的速度大于第一宇宙速度

C.甲的加速度小于乙的加速度　　　　　　　　　　　 D.甲在运行时能经过北极的正上方

16.了解物理规律的发现过程，学会像科学家那样观察和思考，往往比掌握知识本身更重要。以下符合事实的是

A.焦耳发现了电流热效应的规律

B.库仑总结出了点电荷间相互作用的规律

C.楞次发现了电流的磁效应，拉开了研究电与磁相互关系的序幕

D.牛顿将斜面实验的结论合理外推，间接证明了自由落体运动是匀变速直线运动

15.以KCL和ZnCL₂混合液为电镀液在铁制品上镀锌，下列说法正确的是

A.未通电前上述镀锌装置可构成原电池，电镀过程是该原电池的充电过程

B.因部分电能转化为热能，电镀时通过的电量与锌的析出量无确定关系

C. 电镀时保持电流恒定，升高温度不改变电解反应速率

D.镀锌层破损后对铁制品失去保护作用

14.室温下向10molpH=3的醋酸溶液中加入水稀释后，下列说法正确的是

A.溶液中导电粒子的数目减少

B.溶液中不变

C.醋酸的电离程度增大，C(H⁺)亦增大

D.再加入10mlpH=11的NaOH溶液，混合液pH=7
