27．(17分)某学习小组进行SO₂的制备及性质探究实验。

　 (1)根据反应Na₂SO₃(固)+H₂SO₄(浓)=Na₂SO₄+SO₂↑+H₂O，制备SO₂气体。

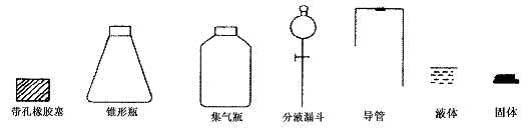

　　 ①用下列简图，在答题纸的方框中画出制备并收集SO₂的实验装置(含试剂)示意图。

　　 ②实验过程中，使用分液漏斗滴加浓硫酸的操作是：

　 (2)将SO₂气体分别通入下列溶液中：

　　 ①溴水溶液，离子方程式为　　　　　　　　　　　　　　　　　　　　　　　 。

　　 ②硫化钠溶液，现象是　　　　　　　　　　　　　　　　　　　　　　　　　 。

　 (3)有一小组在实验中发现，SO­₂气体产生缓慢，以致后续实验现象很不明显，但又不存在气密性问题。请你推测可能的原因并说明相应的验证方法(可以不填满)。

　　 ①原因　　　　　　　　　　　 ，验证方法　　　　　　　　　　　　　　　　 。

　　 ②原因　　　　　　　　　　　 ，验证方法　　　　　　　　　　 　　　　　　。

　　 ③原因　　　　　　　　　　　 ，验证方法　　　　　　　　　　　　　　　　 。

26．(15分)A、B、C、D是按原子序数由小到大排列的第二、三周期元素的单质。B、E均为组成空气的成分。F的焰色反应呈黄色。在G中，非金属与金属元素原子个数比为1:2。在一定条件下，各物质之间的相互转化关系如图所示(图中部分产物未列出)：

　　 请填写下列空白：

　 (1)A是　　　　　　　 ，C是　　 　　　　(都填元素符号)

　 (2)H与盐酸反应生成E的化学方程式是　　　　　　　　　　　　　　　　

　 (3)F的电子式是　　　　　　　　　　　　　　　

　 (4)F与G的水溶液按物质的量比1:1反应生成I和D的离子方程式是　　　　　　　

0.0270mol(不考虑N₂O₄)。请填空：

　 (1)将此组成的混合气体通入足量水中，剩余

气体在标准状况下体积为　　　 　mL。

　 (2)写出该硝酸盐分解的化学方程式，并用双

线桥标有电子转移的方向和数目。

25．(13分)Ⅰ.有人认为如果在木星有生命的话，这些生物要从液态氨的海洋中产生，因为那里的液态氨相当于地球上的水。如果那里的生命分子也以碳链为骨架的话，那么与地球上生物分子中的葡萄糖相当的化合物的结构简式为　　　　　　　　　　　 ；而地球上与木星上的化合物A [H₂N-CH₂C(NH₂)=NH]相当的化合物的结构简式为　　　

　　 　　　　　　　　　　　。

　　 Ⅱ.现有某金属的硝酸盐2.160g，充分加热分解

生成金属氧化物0.960g和NO₂、O₂的混合气体

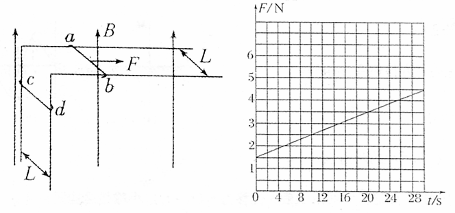

24．(18分)相距为L=0.20m的足够长的金属直角导轨如图所示放置，它们各有一边在同一水平面内，另一边垂直于水平面。质量均为m=1.0kg的金属细杆ab、cd与导轨垂直接触形成闭合回路，杆与导轨之间的动摩擦因数均为μ，导轨电阻不计，回路总电阻为R=1.0Ω。整个装置处于磁感应强度大小为B=0.50T，方向竖直向上的匀强磁场中。当ab杆在平行于水平导轨的拉力F作用下从静止开始沿导轨匀加速运动时，cd杆也同时从静止开始沿导轨向下运动。测得拉力F与时间t的关系如图所示。g=10m/s²，求：

　 (1)杆ab的加速度a和动摩擦因数μ；

　 (2)杆cd从静止开始沿导轨向下运动达到最大速度所需的时间t₀；

　 　 (3)画出杆cd在整个运动过程中的加速度随时间变化a-t图像，要求标明坐标值(不要求写出推导过程)。

23．(16分)某塑料球成型机工作时，可以喷出速度v₀=10m/s的塑料小球，已知喷出的每个小球的质量m=1.0×10^－4kg，并且在时喷出时已带了q=－1.0×10^－4C的电荷量。如图所示，小球从喷口飞出后，先滑过长d=1.5m的水平光滑的绝缘轨道，而后又过半径R=0.4m的圆弧形竖立的光滑绝缘轨道。今在水平轨道上加上水平向右的电场强度大小为E的匀强电场，小球将恰好从圆弧轨道的最高点M处水平飞出；若再在圆形轨道区域加上垂直纸面向里的匀强磁场后，小球将恰好从圆弧轨道上与圆心等高的N点脱离轨道，最后落入放在地面上接地良好的金属容器内，g=10m/s²，求：

　 　 (1)所加电场的电场强度E；

　 (2)所加磁场的磁感应强度B。

22．(18分)物体在水平地面上受水平力F的作用，在6s内速度v-t图线与F做功的功率P -t图线分别如图(甲)、(乙)所示。求物体与地面间的动摩擦因数为多少？

21．(11分)有一电压表V₁量程为3V，内阻约为3000Ω，要较准确地测量该电压表的内阻，提供的实验器材有：

电源E：电动势约为15V，内阻可忽略不计；

电流表A₁：量程为0 – 100mA，内阻r₁=20Ω；

电压表V₂，量程为2V，内阻r₂=2000Ω；

定值电阻R₁：阻值R₁=20Ω；

定值电阻R₂：阻值R₂=3Ω；

滑动变阻器R₀：最大阻值为10Ω，额定电流1A；

单刀单掷开关S，导线若干；

　 (1)实验中应选用的电表是　　　 　　　；定值电阻应选用　　　　　 。(用题中器材相应的代号)

　 (2)设计一个测量电压表V₁的内阻的实验电路，画出原理图。

　 (3)说明实验所要测量的量：　　　　　　　　　　　 ；写出计算电压表V₁的内阻R_VR 计算公式为R_V=　　　　　 。

20．地球同步卫星离地心的距离为r，运动速度为v₁，加速度为a₁；地球赤道上的物体随地球自转的向心加速度为a₂；第一宇宙速度为v₂，地球半径为R，则下列关系正确的是

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．　　　 B．　　 C．　　　 D．

第二卷(非选择题)

19．一个质量为m的带电小球，在存在匀强电场的空间以某一水平初速抛出，小球运动时的加速度大小为g/3，加速度方向竖直向上，则小球在竖直方向上下降H高度时(　　 )

　　 A．小球的机械能减少了mgH/3　　　 B．小球的动能增加了3 mgH/3

　　 C．小球的动能增加2mgH/3　　　　 D．小球的重力势能减少了mgH
