2．在测定电源电动势和内阻的实验中某同学所用电路图和测得的数据如下(每空2分，作图2分)：

(1)实验误差分系统误差和偶然误差两种．该实验的系统误差主要

是由________引起的

(2)用给出的数据画出U-I图线，从你作出的图象中可以发现该同

学记录的第　　　　 组数据有误．

(3)求得电动势E=　　 V，内阻r=　　 Ω．(均保留2位有效数字)

1．请根据“研究平抛运动”的学生实验的目的及要求回答下列问题(第1空1分，第2、3、4空每空2分)

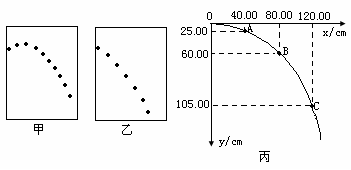

　 (1)在实验中，让小球多次从斜槽上同一位置静止滚下，在白纸上依次记下小球的位置，就可描出物体运动的轨迹，某甲和某乙得到的记录纸分别如图甲、乙所示，从图中明显地看出：

甲的实验错误是 　　　　　　　　　　　　　　　　

(2)某同学在做该实验时，忘了记录抛出点O点，但他准确在竖直墙上记录了抛物线轨迹的一部分，

如图丙所示(O点不是抛出点)，x轴沿水平方向，由图中所给的数据可求出平抛物体的初速度大小是_______m/s，抛出点的坐标为x=________cm，y=__________cm。(g取10m／s²)。

22．实验题(共两小题，第1题7分，第2题10分，共17分)

21．将一个半球体置于水平地面上，半球的中央有一光滑小孔，上端有一光滑的小滑轮，柔软光滑的轻绳绕过滑轮，两端分别系有质量为、的物体(两物体均可看成质点，悬于空中)时，整个装置处于静止状态，如图所示。已知此时与半球的球心的连线与水平线成角，与半球面的动摩擦因数为，并假设所受到的最大静摩擦力可认为等于滑动摩擦力。则在整个装置处于静止的前提下，下列说法正确的是(　　 )(已知：)

A．无论的比值如何，地面对半球体的摩擦力都为零

B．当时，半球体对的摩擦力为零

C．当时，半球体对的摩擦力的方向垂直于图中的虚线向上

D．当时，半球体对的摩擦力的方向垂直于图中的虚线向下

　 第Ⅱ卷(共72分)

20．如图所示，物体放在轻弹簧上，沿竖直方向在A、B之间做简谐运动。在物体沿

DC方向由D点运动到C点(D、C两点未在图上标出)的过程中，弹簧的弹性势

能减少了3.0J。物体的重力势能增加了1.0J；则在这段过程中(　　 　)

　 A．物体经过D点时的运动方向是指向平衡位置的

　 B．物体的动能增加了4.0J

　 C．D点的位置一定在平衡位置以上

D．物体的运动方向可能是向下的

19．下列说法中正确的是(　　 )

A．若两个分子只受到它们间的分子力作用，在两分子间距离增大的过程中，分子的动能一定增大

B．用表示阿伏加德罗常数，表示铜的摩尔质量，表示铜的密度，那么一个铜原子所占空间

的体积可表示

C．布朗运动是液体分子对悬浮颗粒的碰撞作用不平衡造成的

D．容器中的气体对器壁的压强是由于大量气体分子间的相互作用而产生的

18．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计。不称物体时，滑片P在A端，滑动变阻器接入电路的有效电阻最大，电流最小。称重物时，在压力作用下使滑片P下滑，滑动变阻器有效电阻变小，电流变大。这样把电流对应的重量值刻在刻度盘上，就可以读出被称物体的重量值。若滑动变阻器上A、B间距离为L，最大阻值等于定值电阻的阻值，已知两弹簧的总弹力与形变量成正比，比例系数为K，则所称重物的重量G与电流大小I

的关系为(　　　 )

　　 A． 　　B．　 　　　C．　　 　　D．

17．质量为m的人造地球卫星在地面上的重力为G，它在到地面的距离等于地球半径R的圆形轨道上

运动时　(　　 )

A．速度为　　 　

B．周期为　 　

C．动能为GR　　　　 　　

D．重力为0　

16．一辆平板车静止在光滑的水平地面上，一个可视为质点的小物体静止在平板车的右端，如图所示。对

小车加一水平向右的恒力F，小物体与车同时开始运动并开始计时，时刻物体运动到平板车的中点，

此时撤去恒力F，时刻小物体到达平板车的左端并开始落下，下述说法

中正确的是(　 　)

　 A．小物体所受的摩擦力可能大于F

　 B．-时间内，小物体和平板车组成的系统动量不守恒

　 C．0-时间内，摩擦力对小物体做的功大于平板车克服小物体对平板车摩擦力的功

　 D．在0-和-这两段时间内小物体均向右作匀变速运动，而且加速度相等

15．如图甲为某一波动在时刻的图像，乙为参与波动的某一质点的振动图像，则下列说法正确的

是(　　 )

A．这列波的波速是

B．图示时刻起质点比质点先回到平衡位置

C．乙图是甲图、、、处四个

质点中x=4m处质点的振动图像

D．若此波遇到另一列波并发生稳定的干涉现象，则该波所遇到的波的频率一定为50Hz，振幅一定为
