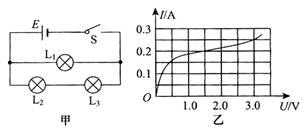

6.在如图所示的电路中，电源电动势为3.0V，内阻不计， L₁、L₂、L₃为3个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合后 (　　　 )

A. L₁电流为L₂电流的2倍

B. L₁消耗的电功率为0.75W

C. L₂消耗的电功率为0.375W

D. L₂的电阻为7.5Ω

5.某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，则　　　　　　　　　　　　 (　　　 )

A.仅电热壶所在的C、D两点间发生了断路故障

B.仅电热壶所在的C、D两点间发生了短路故障

C.仅导线AB间断路

D.因为插座用导线接地，所以发生了上述故障

4.匀强电场中的三点A、B、C是三角形的三个顶点，AB的长度为1m， D为AB的中点，如图所示。已知电场线平行于ΔABC所在平面，A、B、C三点的电势分别为14V、6V和2V。设场强大小为E，一电荷量为1×10^－6C的正电荷从D点移到C点电场力所做的功为W，则 (　　　 )

A. W =8×10^－6J，E ≤6 V/m　　　　　　　

　B. W =6×10^－6J，E >6 V/m

C. W =6×10^－6J，E ≤8 V/m　　　　　　　　

D. W =8×10^－6J，E >8 V/m

3.图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定　 (　　　 )

A. M点的电势大于N点电势

B. M点的电势小于N点的电势

C. 粒子在M点受到的电场力大于在N点受到的电场力

D. 粒子在M点受到的电场力小于在N点受到的电场力

2.如图，A、B、C、D、E、F、G、H分别为圆的直径与圆的交点，且直径AB、CD、EF、GH把圆周等分成八份。现在A、B两点分别放等量异种点电荷。对于圆周上的各点，其中电场强度相同的两点是(　　 )　　　　　　　　　　　　　　　　　　　　　　

A. C和D 　　　　　　B. E和H　　　　　

　C. G和H　　　　　　 D. E和G

1.如图所示是有三个输入端的复合门电路，当C端输入0时， Y输出0.那么A、B端的输入分别是(　　 )

A. 1、1　　　　　　 B. 0、1　 　

C. 1、0　　　　　　 D. 0、0

12．(12分)如图所示，两平行光滑铜杆与水平面的倾角α均为30⁰，其上端与电源和滑动变阻器相连，处于竖直向下的匀强磁场中，调节滑动变阻器R，当电流表的读数I=2.5A时，横放在铜杆上的铝棒恰能静止。铝棒的质量m=2kg，两杆间的距离L=40cm。求此磁场的磁感应强度。

11．(10分)如图所示，ABCD是一个正方形的匀强磁场区域，由静止开始经相同电压加速后的甲、乙两种带电粒子，分别从A、B两点射入磁场，结果均从C点射出，则它们的速率v_甲︰v_乙为多大？，它们通过该磁场所用的时间t_甲︰t_乙为多大？

10．如图，每根轻质弹簧的劲度系数均为100N/m，金属棒ab的长度为50cm，质量为0.02kg，垂直纸面向里的匀强磁场的磁感应强度为0.8T，若要使弹簧处于原长，则中要通以______________方向的电流，电流强度为_____________；若中通以ba方向、电流强度为0.5A的电流时，每根弹簧的伸长量为_______________。(g取10m/s²)

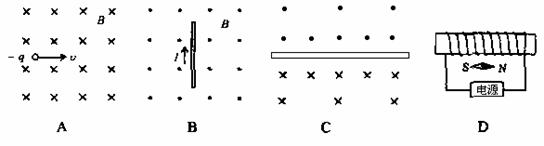

9．画出图中A图中带电粒子受到的磁场力方向；B图中通电导线受到的磁场力方向；C图中通电直导线中电流的方向；D图中电源的极性．
