4分，选不全的得2分，有选错的得0分。)

1．如图14-1，M为很薄的双面镜的截面图，两反光面之间夹有一层不透光物质，S为固定

　的点光源，开始时，S与MO在同一直线上，当M以角速度ω绕0点匀速反时针转动时，

　则关于点光源的像的运动情况，下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．做直线运动

B．做变速圆周运动

C．做匀速圆周运动，圆心在O点，且角速度为2ω

D．做匀速圆周运动，圆心在O点，角速度为ω

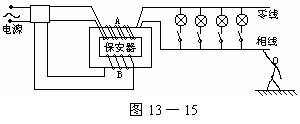

22．(15分)如图13-15为一种触电保安器，变压器A处用相线和零线双股平行绕制成线

圈，然后接到用电器。B处有一个输出线圈，一旦线圈中有电流，经放大后便能推动保

安开关切断电源。

试说明：①为什么多开灯不会使保安器切断电源？②为什么有人接触相线“触电”,触电

保安器会切断电源?③该保安器能否为双手分别接触相线和零线触电保安?请说明道理。

高 三 物 理 测 试 题 参 考 答

第十三章 交流电 电磁振荡

-、1.AD　 2.B　 3.B　 4.AC　 5.C　 6.AD　 7.AB　 8.AB　 9.BD　 10.C　 11.A　 12.C

21．(15分)一电子器件，当两端电压高于100V时则导电，低于100V时则不导电，把这个

电子器件接到某正弦式电源两端，在1s内导电100 次，导电时间共为0.5s，则该交流

电压的峰值及频率各是多少？

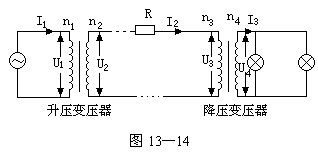

20．(15分)有一台内阻为1Ω的发电机，供给一学校照明用电，如图13-14所示。升压变

压器原、副线圈匝数比为1：4，降压变压器原、副线圈匝数比为4：1，输电线的总电

阻为4Ω。全校共有22个班，每班有“220V，40W”灯6盏，若保证全部电灯正常发光，

则

　 (1)发电机的输出功率多大？

　 (2)发电机的电动势多大？

　 (3)输电效率为多少？

19．(15分)一小型发电机内的矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向

固定轴转动。线圈匝数n=100。穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图

13-13所示。发电机内阻r＝5.0Ω,，外电路电阻R＝95Ω。已知感应电动势的最大值

，其中为穿过每匝线圈磁通量的最大值。

求(1)串联在外电路中的交流电流表(内阻不计)的读数。

(2)该发电机输出的电功率。

算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须写出数值和单位。)

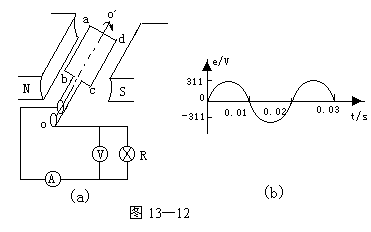

18．(12分)如图13-12(a)所示是旋转电枢式交流发电机的示意图，电枢的电阻r=5Ω，

灯泡电阻R=95Ω，图(b)所示是电枢匀速转动时产生正弦式电流的电动势随时时间变化

的图象。

　 (1)线圈产生的电动势在什么位置为零？在什么位置最大？

　 (2)电动势的峰值、周期和频率各多少？

　 (3)写出电动势的瞬时值和电流的瞬时值的表达式，0.015s时电动势的瞬时值多大？

　 (4)电压表和电流表的读数各是多少？

17．图13-11所示为一LC振荡电路，线圈的电感量L＝2.5mH，

电容器的电容量C＝4μF。起初，电容器充电后，上极板带

正电荷，下极板带负电荷。设电键闭合的时刻t＝0，那么当

t＝9×10^－3s时，电容器的上极板带　　　 (正？负？)电荷，

通过线圈的电流正在　　　 (增大？减小？)，此时电容器正

在　 　　　　(充？放？)电。

16．如图10-10所示为某热水器的

铭牌，将一满箱常温下的水烧开，

　　 大约需要花的时间为　　　　　 min，

耗电约为　　　　　 度(Kwh)。(水的

比热容为4.2×10³j/㎏℃)

15．两相同的电阻分别通以图13-9(a)(b)所示的

正弦式电流和方形交流电，若要使通过电流

(a)的电阻消耗的电功率是通过电流(b)的

电阻所消耗电功率的一半，则图中(a)、(b)

电流的最大值之比I_a：I_b=　　　　　　　 。

14．某变电站用220V电压输电，线路损失功率为输出功率的20﹪，若要使导线损失功率为

输出功率的5﹪，则输电电压应为　　　　 V(P_出恒定)。
