19、(12分)为了测量某住宅大楼每层的平均高度(层高)及电梯运行情况，甲、乙两位同学在一楼电梯内用电子体重计及秒表进行了以下实验，一质量为m=50kg的甲同学站在体重计上，乙同学记录电梯从地面一楼到顶层全过程中，体重计示数随时间变化的情况，并作出了如图所示的图像，已知t=0时，电梯静止不动，从电梯内楼层按钮上获知该大楼共19层．求：(1)电梯启动和制动时的加速度大小；

(2)该大楼的层高．

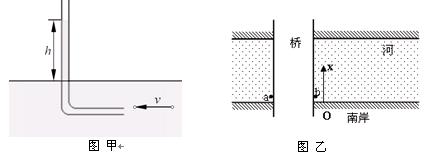

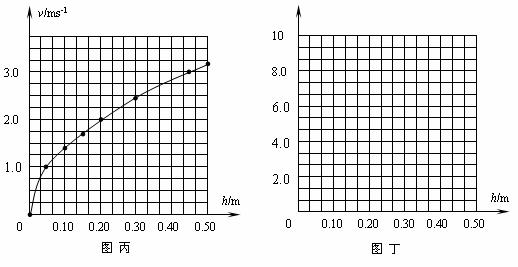

18．(9分)某研究性学习小组发现河水在缓慢流动时有一个规律，河中央流速最大，岸边速度几乎为零。为了研究河水流速与从岸边到中央距离的关系，小明同学设计了这样的测量仪器：如图甲所示，两端开口的“L”型玻璃管的水平部分置于待测的水流中，竖直部分露出水面，且露出水面部分的玻璃管足够长。当水流以速度 v 正对“L”型玻璃管的水平部分开口端匀速流动时，管内外液面的高度差为 h，且h 随水流速度的增大而增大。为了进一步研究水流速度v 与管内外水面高度差h的关系，该组同学进行了定量研究，得到了如下的实验数据，并根据实验数据得到了v - h 图像，如图丙所示。

(1)根据上表的数据和图丙中图像的形状，可猜想v和h之间的关系为_______________；为验证猜，请在图丁中确定纵轴所表示的物理量，并另作图像，若该图像的形状为　　　　 ，说明猜想正确。

(2)现利用上述测速器，由河流南岸开始，每隔1米测一次流速，得到数据如下表所示：

根据v和h之间的关系完成上表的最后一行，对比上表中的数据，可以看出河中水流速度 v 与从南岸到河流中央距离x的关系为： 　　　　　　。

17．(6分)某同学在实验室里熟悉各种仪器的使用。他将一条形磁铁放在转盘上，如图甲所示，磁铁可随转盘转动，另将一磁感强度传感器固定在转盘旁边，当转盘(及磁铁)转动时，引起磁感强度测量值周期性地变化，该变化与转盘转动的周期一致。经过操作，该同学在计算机上得到了如图乙所示的图像 [　 　　　　]

(1)在图像记录的这段时间内，圆盘转动的快慢情况是___________________。

(2)圆盘匀速转动时的周期是_______s。

(3)该同学猜测磁感强度传感器内有一线圈，当测得磁感强度最大时就是穿过线圈的磁通量最大时。按照这种猜测(　　　 )

(A)在t = 0.1s 时刻，线圈内产生的感应电流的方向发生了变化。

(B)在t = 0.15s 时刻，线圈内产生的感应电流的方向发生了变化。

(C)在t = 0.1s 时刻，线圈内产生的感应电流的大小达到了最大值。

(D)在t = 0.15s 时刻，线圈内产生的感应电流的大小达到了最大值。

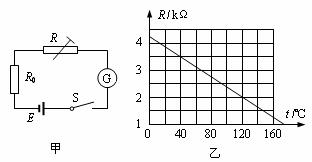

16．(4分)温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻随温度变化而变化的特性工作的。在图甲中，电源的电动势E = 9.0 V，内电阻不可忽略；C为内阻不计的灵敏电流表；R₀为保护电阻；R为热敏电阻，其电阻值与温度变化关系如图乙的R- t图象所示。则热敏电阻R与摄氏温度t的关系为R=　　　　　 ；闭合电键S，当R的温度等于40℃时，电流表示数I₁=2.25 mA，则当电流表的示数I₂=3.6 mA时，热敏电阻R的温度是________摄氏度。

15．(7分)在“用单摆测定重力加速度”的实验中，将一单摆装置竖直悬于某一深度为h(未知)且开口向下的固定小筒中(单摆的下部分露于筒外)，如图甲所示。将悬线拉离平衡位置一个小角度后由静止释放，设单摆摆动过程中悬线不会碰到筒壁。如果本实验的长度测量工具只能测量出筒下端口到摆球球心之间的距离l，并通过改变l 而测出对应的摆动周期T，再以T² 为纵轴、l 为横轴，作出T² - l 图象，则可以由此图象得出我们想要测量的物理量。

(1)现有如下测量工具：A．时钟；B．秒表；C．天平；D．毫米刻度尺，本实验所需的测量工具有____________。

(2)如果实验中所得到的T ²- l 关系图象如图乙所示，那么真正的图象应该是a、b、c 中的

________。

(3)由图象可知，小筒的深度h =_________cm；当地重力加速度 g =____________m/s²。

14. (4分)在做“研究有固定转动轴物体平衡条件”的实验过程中，检验力矩盘的重心是否位于盘中心的方法是__________________

________________，若发现质量为m，半径为R的力矩盘的重心C不在盘心，且重心C与盘心O的距离为r，则可以通过在___________(选填“A”或“B”)位置粘适量橡皮泥的方法来调整，所需橡皮泥的质量­­­­­­­­­­­­­_____________。

13．嫦娥一号”是我国月球探测“绕、落、回”三期工程的第一个阶段，也就是“绕” ．我国于2007年10月24号发射了第一颗环月卫星．在发射过程中为了防止卫星偏离轨道，探测器先在近地轨道绕地球3周，再经长途跋涉进入月球的近月轨道绕月飞行，已知月球表面的重力加速度为地球表面重力加速度的1/6，月球半径约为地球半径的1/3，则以下说法中正确的是 [　 　　　　]

A．绕月球做圆周运动的周期较小

B．探测器在月球表面附近运行时的速度小于7.9km/s

C．探测器在月球表面附近所受月球的万有引力小于在地球表面所受地球的万有引力

D．绕月球做圆周运动的向心加速度较大

12. 在军事演习中，某空降兵从飞机上跳下，先做自由落体运动，在t₁时刻，速度达较大值v₁时打开降落伞，做减速运动，在t₂时刻以较小速度v₂着地。他的速度图象如图所示。下列关于该空降兵在0-t₁或t₁-t₂时间内的的平均速度的结论正确的是 [　 　　　　]

A．0-t₁，　　　　　　 B．t₁-t₂，

C．t₁-t₂， 　　　　D．t₁-t₂，

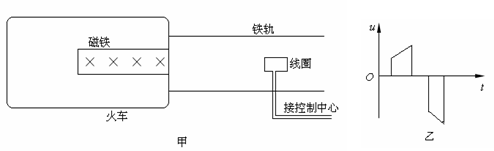

11． 铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置，能产生匀强磁场的磁铁，被安装在火车首节车厢下面，如图(甲)所示(俯视图)，当它经过安放在两铁轨间的线圈时，便会产生一电信号，被控制中心接收。若火车通过线圈时，控制中心接收到的线圈两端的电压信号u随时间t变化情况为为图(乙)所示，则说明火车在做[　 　　　　]

(A)匀速直线运动。 　　　　　 (B)匀加速直线运动。

(C)匀减速直线运动。　　　　 (D)加速度逐渐增大的变加速直线运动。

10． 如图，质量为M的物体放在光滑水平地面上，在受到与水平方向成α角的恒力F作用下，从静止开始运动，在时间t内，F对物体所做的功为W_F。下列仅单独改变某一物理量(设该物理量改变后物体仍在水平面上运动)，可使恒力所做的功增大为2W_F的是[　 　　　　]

(A)使恒力的大小增大为2F。　　　　　　　　　　

(B)使物体质量减小为。

(C)做功时间增长为2t。　　

(D)α从60°变为0°。
