9．如图所示，固定在水平绝缘平面上足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻R，质量为m的金属棒(电阻也不计)放在导轨上，并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，用水平恒力F把ab棒从静止起向右拉动的过程中①恒力F做的功等于电路产生的电能；②恒力F和摩擦力的合力做的功等于电路中产生的电能；③克服安培力做的功等于电路中产生的电能；④恒力F和摩擦力的合力做的功等于电路中产生的电能和棒获得的动能之和，以上结论正确的有(　　 )

　 A．①　　 B.②　　 C．③　　 D．④

8．如右图所示，A、B为不同金属制成的正方形线框，导线截面积相同，A的边长是B的二倍，A的密度是B的1/2，A的电阻是B的4倍，当它们的下边在同一高度竖直下落，垂直进入如图所示的磁场中，A框恰能匀速下落，那么(　　　 )

(A)B框一定匀速下落

(B)进入磁场后，A、B中感应电流强度之比是2：1

(C)二框全部进入磁场的过程中，通过截面的电量相等

(D)二框全部进入磁场的过程中，消耗的电能之比为2：1

7．如图，用绝缘细丝线悬吊着的带正电小球在匀强磁场中做简谐振动，则(　　 )

A．当小球每次通过平衡位置时，速度相同

B． 当小球每次通过平衡位置时，动能相同

C．当小球每次通过平衡位置时，丝线拉力相同　

D．撤消磁场后，小球摆动周期不变

6．空间存在相互垂直的匀强电场E和匀强磁场B，其方向如图所示．一带电粒子+q以初速度v₀垂直于电场和磁场射入，则粒子在场中的运动情况可能是　　　　 (　 　　　)

A．沿初速度方向做匀速运动

B．在纸平面内沿逆时针方向做匀速圆周运动

C．在纸平面内做轨迹向下弯曲的匀变速曲线运动

D．初始一段在纸平面内做轨迹向上(或向下)弯曲的非匀变速曲线运动

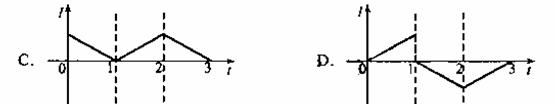

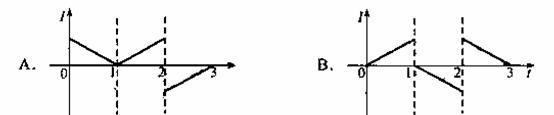

5．如图所示，LOO′L′为一折线，它所形成的两个角∠LOO′和∠OO′L′均为45°。折线的右边有一匀强磁场。其方向垂直于纸面向里。一边长为l的正方形导线框沿垂直于OO′的方向以速度v作匀速直线运动，在t＝0的刻恰好位于图中所示位置。以逆时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-时间(I-t)关系的是(时间以I/v为单位)(　　　 )

　 二．多项选择题：本题共4小题，每小题4分，共16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。

4．如图所示，ABCD是固定的水平放置的足够长的U形导轨，整个导轨处于竖直向上的匀强磁场中，在导轨上架着一根金属棒ab，在极短时间内给棒ab一个水平向右的速度，ab棒开始运动，最后又静止在导轨上，则ab在运动过程中，就导轨是光滑和粗糙两种情况相比较不正确的是 ( 　　　)

A． 电流通过整个回路所做的功相等

B． 安培力对ab棒做的功不相等

C． 安培力对ab棒做的功光滑时大些

D． 整个回路产生的总热量相等

3．如图所示,理想变压器原、副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u₁=220sin100πt(V)，则(　　 )

A．单刀双掷开关与a连接，在滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小

B．当t=s时，c、d间的电压瞬时值为110V

C．当单刀双掷开关与a连接时，电压表的示数为22V

D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变小

2．如图所示电路中,电源电动势为12V,内电阻不能忽略.闭合S后,调整R的阻值,使电压表的示数增大ΔU=2V．这一过程中,下列说法正确的是 ( 　　　)

A．通过R₂的电流减小 ,减小量为ΔU/R₂

B．通过R₁的电流增大, 增大量为ΔU/R₁

C．R₂两端的电压减小为ΔU

D．路端电压增大, 增大量为ΔU

1．在如图所示的电路中，R₁、R₂为定值电阻，R₃为可变电阻，电源的电动势为E，内阻为r .设电流表A的读数为I，电压表V的读数为U，电流表A₁的读数为I₁。当R₃滑动触点向图中a端移动，则(　　 )

A．I变大，U变小 ，I₁变大；B．I变大，U变大，I₁变小；

C．I变小，U变大，I₁变小； D．I变小，U变小，I₁变大；

23．(14分)如图所示，P为位于某一高度处的质量为m的物块，Q为位于水平地面上的质量为M＝1kg的特殊平板，＝ ，平板与地面间的动摩擦因数 μ＝0.02。在板的上表面的上方，存在一定厚度的“相互作用区域”，区域的上边界为MN，如图中划虚线的部分．当物块P进入相互作用区域时，P、Q之间便有相互作用的恒力F＝kmg，其中Q对P的作用力竖直向上，且k＝41，F对P的作用使P刚好不与Q的上表面接触．在水平方向上，P、Q之间没有相互作用力。P刚从离MN高h ＝20m处由静止自由落下时，板Q向右运动的速度v₀＝8m/s，板Q足够长，空气阻力不计。求：

(1)P第一次落到MN边界的时间t和第一次在相互作用区域中运动的时间T；

(2)P第2次经过MN边界时板Q的速度v；

(3)从P第1次经过MN边界，到第2次经过MN边界的过程中，P、Q系统损失的机械能DE；

(4)当板Q的速度为零时，P一共回到出发点几次?
