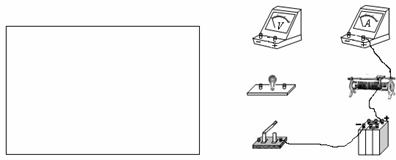

14．实验室有一只小灯泡，标有“3V，0.6W”字样。现要用下图中给出的器材(滑动变阻器最大阻值为10Ω；电源电动势为6V，内阻为1Ω；设电流表为理想电流表，电压表的内阻约为10000Ω)，要求测量小灯泡正常发光时的电阻R₁和不发光时的电阻R₂。

①将实验电路图画在方框中(要求尽量减小误差)。(4分)

②用笔画线当导线，将右图的实物连成所需电路(有三根导线已经接好)。(4分)

③根据你所学的知识判断，测量结果：R₁_____R₂(大于、等于或小于)。(2分)

13．人造卫星绕地球做匀速圆周运动时处于完全失重状态，所以在这种环境中已无法用天　 平称量物体的质量。为了在这种环境测量物体的质量，某科学小组设计了如图所示的装置(图中O为光滑的小孔)：给待测物体一个初速度，使它在桌面上做匀速圆周运动。设卫星中具有基本测量工具。

(1)实验时物体与桌面间的摩擦力可以忽略不计，原因是　　 　；(2分)

(2)实验时需要测量的物理量有　　　　　　　　　　 ；(3分)

(3)待测质量的表达式为m=　　 　　　　 。(2分)(用上小题中的物理量表示)

12．如图所示，等腰直角三角形OPQ区域内存在匀强磁场，另有一等腰直角三角形导线框ABC以恒定的速度沿垂直于磁场方向穿过磁场，穿越过程中速度始终与AB边垂直且保持AC平行于OQ。关于线框中的感应电流，以下说法中正确的是

A．开始进入磁场时感应电流沿顺时针方向

B．开始进入磁场时感应电流最大

C．开始穿出磁场时感应电流沿顺时针方向

D．开始穿出磁场时感应电流最大

卷Ⅱ(非选择题，52分)

11．回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是　

　 A．增大磁场的磁感应强度　　　 　　　　　　　　　 B．增大匀强电场间的加速电压

C．增大D形金属盒的半径　　　 　　　　　　　　　 D．减小狭缝间的距离

10．如图所示，质量为M的木板静置在光滑的水平面上，在M上放置一个质量为m的物块，物块与木板的接触面粗糙。当物块m获得初速度v₀而向右滑动时，在滑动过程中下面叙述正确的是：

A．若M不固定，则m克服摩擦力做的功全部转化为内能

B．若M固定，则m对M的摩擦力的冲量为零

C．若M不固定，则m减小的动能等于M增加的动能

D．不论M是否固定，m与M相互作用力的冲量大小相等，方向相反

9．我国的探月工程“嫦娥一号”在今年10月24日成功发射。有一同学查得：地球质量大约是月球质量的81倍，地球半径大约是月球半径的4倍。在不考虑地球、月球自转的影响，由以上数据可推算出：

　A．地球的平均密度与月球的平均密度之比约为9∶8

B．地球表面重力加速度与月球表面重力加速度之比约为9∶4

C．靠近地球表面沿圆轨道运行的航天器的周期与靠近月球表面沿圆轨道运行的航天器的周期之比约为 8∶9

D．靠近地球表面沿圆轨道运行的航天器线速度与靠近月球表面沿圆轨道运行的航天器线速度之比约为 81∶4

8．一条不可伸长的轻绳跨过质量可忽略不计的定滑轮，绳的一端系一质量M=15kg的重物，重物静止于地面上，有一质量m=10kg的猴子，从绳子另一端沿绳向上爬，如图所示。不计滑轮摩擦，在重物不离开地面条件下，猴子向上爬的最大加速度为：(g=10m/s²)

A．25m/s²　 　 　　　 B．5m/s² C．10m/s² 　　　　　　　　　 D．15m/s²

7．一质量为m的小物块沿半径为R的固定圆弧轨道下滑，滑到最低点时的速度是v，若小物块与轨道的动摩擦因数是μ，则当小物块滑到最低点时受到的摩擦力为：

A．μm(g+v²/R)　　　　 B．μmv²/R　　　　　　 C．μmg　　　　　　　　 D．μmg(g-v²/R)

6．如图所示，图中的四个电表均为理想电表，当滑线变阻器滑动触点P向右端移动时，下面说法中正确是：

A.伏特表V₁的读数减小，安培表A₁的读数增大

B.伏特表V₁的读数增大，安培表A₁的读数减小

　　 C.伏特表V₂的读数减小，安培表A₂的读数增大

D.伏特表V₂的读数增大，安培表A₂的读数减小

5．A、B两列波在某时刻的波形如图所示，经过t=T_A时间(T_A为波A的周期)，两波再次出现如图波形，则两波的波速之比v_A：v_B可能是

A．1：3　　　 　　　　　　　　　　　　　　　　　　　　 B．2：1

C．1：1　　　 　　 　　　　　　　　　　　　　　　　　　 D．3：2
