11．(10分)发光二极管是目前很多用电器指示灯的电子元件，在

　 电路中的符号是“”只有当电流从标有“+”号的一

　 端流入，从标有“一”号的一端流出时，它才能发光．这时可将

　 它视为一个纯电阻．右图为某厂家提供的某种型号发光二极

　 管的伏安特性曲线．

①已知该型号的发光二极管的正常工作屯压为2 0V．若用电动势为6.0V，内阻可以忽略不计的直流电源供电，为使该二极管正常工作，需要在电源和二极管之间串联一只阻值为

　 ▲　 的定值电阻．

②已知该型号的发光二极管允许通过的最大电流为56mA，请用实验验证这种元件的伏安

特性曲线与厂家提供的数据是否一致．可选用的器材有：

待测发光二极管；

直流电源E(电动势4.5V，内阻可以忽略不计)；

滑动变阻器R(最大阻值为20)；

电压表V (量程10V，内阻约50k)；

电压表V (量程5V，内阻约20k)；

电流表A (量程100mA，内阻约50)；

电流表A (量程60mA，内阻约100)；

电键S、导线若干；

为准确、方便地进行检测，电压表应选用　 ▲　 ，电流表应选用　 ▲　 (填字母符号)

⑧画出利用②中器材设计的实验电路图．

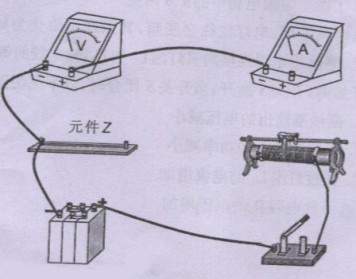

④按照正确的电路囹连接下面的实物图，要求使滑动变阻器的滑动触头向右移动时流过二

极管的电流增大

10．(8分)

(1)用螺旋测微器测量一根金属丝的直径，如图所示的读数是

　　　 　　　▲　　 mm

(2)在“互成角度的两个力的合成”实验中，用两个弹簧秤分别钩住

　　 细绳套，互成角度地拉橡皮条，使它伸长到某一位置点，为了

　　 确定两个分力的大小和方向，这一步操作中必须记录的是

　　 　　　▲　　

　　 A．橡皮条固定端的位置　　　 B．描下点位置和两条细绳套的方向

　　 C．橡皮条伸长后的总长度　　 D．两个弹簧秤的读数

　(3)做实验时，根据测量结果在白纸上画出如图所示的图，其中为橡皮筋与细绳的结点．图中的　 ▲　 是和的合力的理论值；　 ▲　 是和的合力的实际测量值

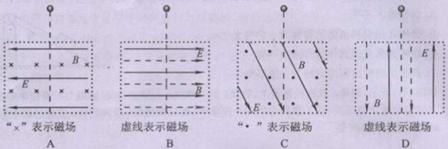

8．如图所示，虚线框中存在匀强电场E和匀强磁场B，它们相互正交或平行．有一个带负电的小球从该复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过下列的哪些复合场区域

9如图所示，质量不等的两个物体A、B．在水平拉力F的作用下，沿光滑水平面一起向右运动，滑轮及细绳质量不计．则下列说法中正确的有

A．物体B所受的摩擦力方向一定向左

B．物体B所受的摩擦力方向可能向左

C．物体B所受的摩擦力一定随水平力F的增大而增　 　

大

D．只要水平力F足够大．物体A、B间一定会打滑

7．如图所示是一个由声控开关S、光敏电阻R、小灯泡L等元件构成的自动控制电路，该电路常用于控制居民小区里的楼道灯．白天，即使拍手发出声音，楼道灯也不会亮；到了晚上，只要拍手发出声音，灯就会亮，并采用延时电路，使之亮一段时间后才熄灭．对此电路下面说法正确的有：

A．方框N中应是“与”门电路

B．方框N中应是“或”门电路

C．要使小灯泡L每天进入声控阶段的时间推迟一些，

　 可以将R的阻值调大些

D．要使小灯泡L每天进入声控阶段的时间推迟一些．

　 可以将R的阻值调小些

6．2008年9月27日“神舟七号”宇航员翟志刚顺利完成出舱活动任务，他的第一次太空行走标志着中国航天事业全新时代的到来．“神舟七号”绕地球做近似匀速圆周运动，其轨道半径为r，若另有一颗卫星绕地球做匀速圆周运动的半径为2r，则可以确定

　 A．卫星与“神舟七号”的加速度大小之比为1：4

　 B．卫星与“神舟七号”的线速度大小之比为1：

　 C．翟志刚出舱后不再受地球引力

　 D．翟志刚出舱任务之一是取回外挂的实验样品，假如不

　 小心实验样品脱手，则它做自由落体运动

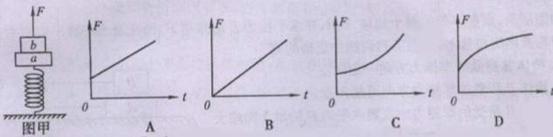

5．如图(甲)所示，物块a放在轻弹簧上，物块b放在物块　

a上静止不动．当用力F使物块b竖直向上作匀加速直线运动，在下面所给的四个图象

中．能反映物块b脱离物块a前的过程中力F随时间t变化规律的是

4．厦端装有定滑轮的粗糙斜面体放在地面上，A、B两物体通过细绳连接，并处于静止状态(不计绳的质量和绳与滑轮间的摩擦)，如图所示现用水平力F作用于物体B上，缓慢拉开一小角度，此过程中斜面体与物体A仍然静止则下列说出正确的是

A．水平力F不变

B．物体A所受斜面体的摩擦力一定变大

C．物体A所受斜面体的作用力不变

D．斜面体所受地面的支持力一定不变

3．用电高峰期，电灯往往会变碚，其原理可简化为如下问题如图所示，理想变压器的副线圈上，通过输电线连接两只灯泡和，输电线的等效电阻为R，原线圈输入恒定的交变电压．开始时，开关S断开，当开关S闭合时，以下说法正确的有

A．副线圈输出的电压减小

B．原线圈输入的功率减小

C．通过灯泡的电流增加

D．等效电阻R的电压增加

　 l．关于传感器，下列说法正确的是

　　 A．所有传感器都是由半导体材料做成的

　　 B．金属材料也可以制成传感器

　　 C．干簧管是一种能够感知电场的传感器

　　 D传感器一定是通过感知电压的变化来传递信号的

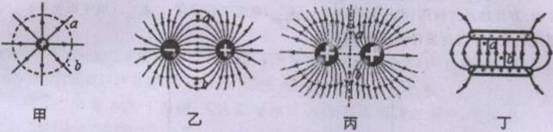

2．在如图所示的四种电场中，分别标记有a、b两点．其中a、b两点的电势相等，电场强度相同的是

　　 A．甲图中与点电荷等距的a、b两点

　　 B．乙图中两等量异种电荷连线的中垂线上与连线等距的a、b两点

　　 C．丙图中两等量同种电荷连线的中垂线上与连线等距的a、b两点

　　 D．丁图中匀强电场中的a、b两点

16．

解：(1)由题意可知，微粒所受的重力

G=mg=8×10^-3N

电场力大小F=Eq=8×10^-3N

因此重力与电场力平衡　　　 　　　　　　　　　　　　　　　 　　　　　　　

微粒先在洛伦兹力作用下做匀速圆周运动，则

解得　 R ==0.6m　 　　　　

由　 　　　　　 　　　

解得T=10πs　　 　　　　　　　

则微粒在5πs内转过半个圆周，再次经直线OO´时与O点的距离

l= 2R =1.2m　　　　 　　 　　　

(2)微粒运动半周后向上匀速运动，运动的时间为t=5πs，轨迹如图所示，位移大小　 s=vt=0.6πm=1.88m　 　　(2分)

因此，微粒离开直线OO´的最大高度

h=s+R=2.48m 　　　　　　　　

(3)若微粒能垂直射到挡板上的某点P，P点在直线OO´下方时，由图象可知，挡板MN与O点间的距离应满足

L=(2.4n+0.6)m(n=0，1，2…)　　　　　　　　　　　　　　　　

若微粒能垂直射到挡板上的某点P，P点在直线OO´上方时，由图象可知，挡板MN与O点间的距离应满足 L=(2.4n+1.8) m (n=0，1，2…)　　　　　　

［若两式合写成 L=(1.2n+0.6) m (n=0，1，2…)同样给分］
