解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。

16．(12分)

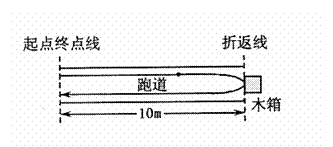

　　　 “10米折返跑”的成绩反应了人体的灵敏素质。如图所示，测定时，在平直的起点终点线与折返线间的跑道上，受试者站在起点终点线前，当听到“跑”的口令后，全力跑向正前方10米处的折返线，测试员同时开始计时。受试者到达折返线处时，用手触摸折返线处的木箱，再转身跑向起点终点线。当到达起点终点线时，测试员停表。所用时间即为一次“10米折返跑”的成绩。设受试者匀加速起跑的加速度为4m/s²，运动过程中的最大速度为4m/s，到达折返线时需减速到零，匀减速过程中的加速度为8m/s²，返回时的10m与前10m的运动情况相同。求该受试者一次“10米折返跑”的成绩。

15．(10分)一直流电压表，电阻为R_V，一直流电源(电动势未知，内阻可忽略不计)，两个单刀开关S₁、S₂及若干导线，已知电压表的量程略大于电池组的电动势，现用这些器材测量一电阻值较大的定值电阻R_x的值。

　 (1)为达到上述目的，将题中右侧对应的图连成一个完整的实验电路图。

　 (2)简述实验步骤和需要测量的数据(数据用文字和符号表示)：

　 (3)可以计算出R_x=　　　　　　 。(用已知量和测量量表示。)

14．(9分)某同学用如图所示装置来验动量守恒定律，让质量为m₁的小球从斜槽某处由静止开始滚下，与静止在斜槽末端质量为m₂的小球发生碰撞。

　 (1)实验中必须滞的条件是　　　　　　　　 。

　　　　　　　 A．m₁必须大于m₂

　　　　　　　 B．斜槽必须是光滑的

　　　　　　　 C．斜槽末端的切线必须水平

　　　　　　　 D．m₁每次必须从同一高度由静止滚下

　 (2)实验中必须测量的物理量是　　　　　　　 。

　　　　　　　 A．两小球的质量m₁和m₂

　　　　　　　 B．两小球的直径d₁的d₂

　　　　　　　 C．桌面离地面的高度H

　　　　　　　 D．小球飞出的水平距离s

　 (3)下列说法中有利于减小误差、提高实验结果准确程度的是　　　　　　　 。

　　　　　　　 A．两小球的质量差越大越好

　　　　　　　 B．小球释放点离地面的高度越大越好

　　　　　　　 C．调整斜槽，使m₁、m₂碰撞时球心在同一水平面上

　　　　　　　 D．将小球重复10次的落点用半径尽量小的圆圈住，其圆心作为小球的落点位置

13．(4分)有用油膜法估测分子的实验中，已知所用油的摩尔质量为M，密度为ρ，油滴质量为m，油滴在液面上扩散后的最大面积为S，阿伏加德罗常数为N_A，以上各量均采用国际单位，由此可知　　　　　　 。

　　　 A．油分子直径　　　　　　　　　　　　 B．油分子直径

　　　 C．油滴所含分子数　　　　　　　 D．油滴所含分子数

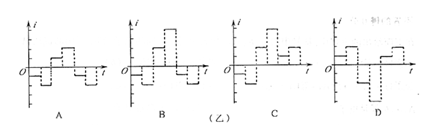

12．如图，虚线范围内为两个磁感应强度大小相同，方向相反的匀强磁

场区域。一闭合线框以恒定速度从图示位置匀速向右运动(所有尺

寸见图)，则线圈中感应电流随时间变化的关系图正确的是(取顺时

针方向的电流为正)　　　　　　　　　　　　　　　　 (　　 )

第Ⅱ卷(非选择题　 共102分)

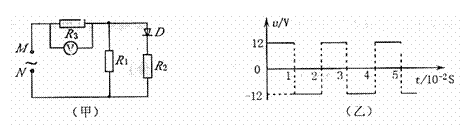

11．在如图(甲)所示电器中，D为理想二极管(正向电阻为零，反向电阻为无穷大)。R₁=30Ω。R₂=60Ω，R₃=10Ω，在MN间加上如图(乙)所示的交变电压时，R₃两端电压表的读数大约是　　　　　　　　　　　　　　　　 (　　 )

　　　 A．3V　　　　　　　　　　　 B．3.5V　　　　　　　　　 C．4V　　　　　　　　　　　 D．5V

10．μ子与氢原子核(质子)构成的原子称为μ氢原子，

它在原子核物理的研究中有重要作用。如图为μ氢

原子的能级图。假定用动能为E的电子束照射容器

中大量处于n=1能级的μ氢原子，μ氢原子吸收能

量后，最多可发出6种不同频率的光，则关于E的

取值正确的是　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．E=158.1eV　　　　　　　　　　　　　　　　　　　　 B．E>2428.4eV

　　　 C．E<2371.5eV　　　　　　　　　　　　　　　　　　　 D．2371.5eV<E<2428.4eV

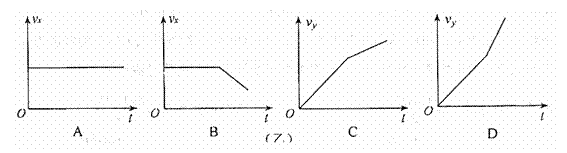

9．如图(甲)所示，从O点沿x方向水平抛出的物体，

抵达斜面上端的P点时，其速度方向恰好与斜面平行，

然后沿着斜面无摩擦滑下。从抛出点开始计时，下列

描述该物体沿x方向和y方向运动的速度一时间图象

中，大致正确的是　　　　　　　　　　　　　　　　 (　　 )

8．如图是一个圆柱体棱镜的截面图，图中A、B、C、D、E将

半径OM分成6等份，虚线AA₁、BB₁、CC₁、DD₁、EE₁平行

于半径ON，ON边可吸收到达其上的所有光线。已知该棱镜的

折射率n=1.5，若平行光束垂直入射并覆盖OM，则光线(　　 )

　　　 A．不能从圆弧NC₁射出　　　　　　　　　　　　 B．只能从圆弧ND₁射出

　　　 C．能从圆弧D₁E₁射出　　　　　　　　　　　　　　 D．能从圆弧E₁M射出

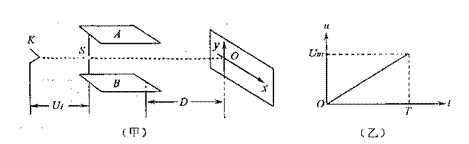

7．示波器是一种多功能电学仪器，可以在荧光屏上显示出被检测的电压波形。它的工作原理等效成下列情况：如图(甲)所示，真空室中电极K发出的电子(初速不计)，经过电压为U₁的加速电场后，由小孔S沿水平金属板A、B间的中心线射入两板间。在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的范围很大的荧光屏，中心线正好与屏上坐标原点相交(x方向水平，y方向竖直)，电子通过极板间打到荧光屏上将出现亮点。若在A、B两板间上如图(乙)所示的电压，则荧光屏上亮点的运动规律是(　　 )

　　　 A．沿y轴方向做匀速运动　　　　　　　　　　　

　　　 B．沿x轴方向做匀速运动

　　　 C．沿y轴方向做匀加速运动　　　　　　　　　

　　　 D．沿x轴方向做匀加速运动
