21．有一个标有“12V、24W”的灯泡，为了测定它在不同电压下的实际功率和额定电压下的功率，需测定灯泡两端的电压和通过灯泡的电流，现有如下器材：

　　 A．直流电源15V(内阻可不计)

　　 B．直流电流表0~0.6A~3A(内阻0.5Ω、0.1Ω)

　　 C．直流电流表0~300mA(内阻约5Ω)

　　 D．直流电压表0~3V~15(内阻约3kΩ、15kΩ)

　　 E．直流电压表0~25V(内阻约200kΩ)

　　 F．滑动变阻器10Ω、5A

　　 G．滑动变阻器1kΩ、3A

　 (1)实验台上已放置开关、导线若干及灯泡，为了完成

实验需要从上述器材中再选用　　　　　　　　 　

(用序号字母表示)。

(2)在答案卷上相应方框内画出最合理的实验电路图。

(3)若测得灯丝电阻R随灯泡两端电压变化关系的图线如上图所示，由这条曲线可得出：正常发光条件下，灯丝消耗的电功率　　　 24W(填“大于”、“等于”、“小于”)。如果灯丝电阻与(t+273)的大小成正比，其中t为灯丝摄氏温度值，室温t=27℃，则正常发光时灯丝的温度是　　　 　℃。

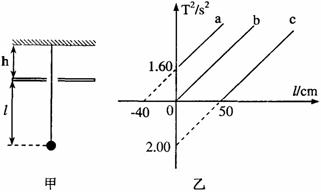

20．将一单摆装置竖直悬挂于某一悬点，其中悬线的上部分在带孔的薄挡板上面(单摆的下部分露于板外)，如图(甲)所示，将悬线拉离平衡位置一个小角度后由静止释放，设单摆振动过程中悬线不会碰到挡板，如果本实验的长度测量工具只能测量出挡板到摆球球心之距l，并通过改变l而测出对应的摆动周期T，再以T²为纵轴、l为横轴做出函数关系图象，就可以通过此图象得出悬点到挡板的高度h和当地的重力加速度。

①现有如下测量工具：A．时钟；B．秒表； C．天平；D．毫米刻度尺。

本实验所需的测量工具有　　　　　　　　　 ：(填测量工具代号)

②在实验中，有三名同学分别得到了T²-l关系图象如图(乙)中的a、b、c所示，那么，

正确的图象应该是　　　　　　　　 ；

③由图象可知，悬点到挡板的高度h＝　　　　　 　m；

④由图象可知， 当地重力加速度g＝　　　　　　　　 m／s²；(第④小题保留三位有效数字)

⑤如果某同学用此装置测出的重力加速度的结果比当地重力加速度的真实值偏大，他在

实验操作上可能出现的失误是(　 )

A．测量l时没有加上摆球半径

B．选用摆球的质量偏大

C．在时间t内的n次全振动误记为n+1次

D．在时间t内的n次全振动误记为n－1次

19．某同学在学习了法拉第电磁感应定律之后，自己制作了一个手动手电筒，如图是手电筒的简单结构示意图，左右两端是两块完全相同的条形磁铁，中间是一根绝缘直杆，由绝缘细铜丝绕制的多匝环形线圈只可在直杆上自由滑动，线圈两端接一灯泡，晃动手电筒时线圈也来回滑动，灯泡就会发光，其中O点是两磁极连线的中点，a、b两点关于O点对称，则下列说法中正确的是(　　)

A．线圈经过O点时穿过的磁通量最小

B．线圈经过O点时受到的磁场力最大

C．线圈沿不同方向经过b点时所受的磁场力方向相反

D．线圈沿同一方向经过a、b两点时其中的电流方向相同

18．如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽为L的区域内，有一个边长为a(a<L)的正方形闭合线圈以初速v₀垂直磁场边界滑过磁场后速度变为v(v<v₀)那么(　 )

A．完全进入磁场中时线圈的速度大于(v₀+v)/2；

B．安全进入磁场中时线圈的速度等于(v₀+v)/2；

C．完全进入磁场中时线圈的速度小于(v₀+v)/2；

D．以上情况A、B均有可能，而C是不可能的

17．如图所示，为两个有界匀强磁场，磁感应强度大小均为B，方向分别垂直纸面向里和向外，磁场宽度均为L，距磁场区域的左侧L处，有一边长为L的正方形导体线框，总电阻为R，且线框平面与磁场方向垂直，现用外力F使线框以速度v匀速穿过磁场区域，以初始位置为计时起点，规定：电流沿逆时针方向时的电动势E为正，磁感线垂直纸面向里时磁通量Φ的方向为正，外力F向右为正。则以下关于线框中的磁通量Φ、感应电动势E、外力F和电功率P随时间变化的图象正确的是(　 　)

16．一个电子只在电场力作用下从a点运动到b点的轨迹如图中虚线所示，图中一组平行实线可能是电场线也可能是等势面，则以下说法正确的是( 　)

　A．无论图中的实线是电场线还是等势面，a点的场强都比b点的场强小

　B．无论图中的实线是电场线还是等势面，a点的电势都比b点的电势高

　C．无论图中的实线是电场线还是等势面，电子在a点的电势能都比在b点的电势能小

　D．如果实线是等势面电子在a点的速率一定大于在b点的速率

15．如图所示，一理想变压器接在电压为U的交流电源上，原线圈接入电路的匝数可以通过调节滑动触头P来改变。副线圈连接了交流电流表、定值电阻R₀和可变电阻R ，则(　 　)　　　　

A．保持P的位置不动，将R的阻值增大，电流表的读数变小

B．保持P的位置不动，将R的阻值增大，R₀的电功率变大

C．保持R的阻值不变，将P向上滑动，电流表的读数变大

D．保持R的阻值不变，将P向上滑动，R₀的电功率变大

14．如图所示电路，电源内阻不能忽略，R的阻值小于变阻器的总电阻，开始时滑动变阻器的滑片P停在变阻器的中点，稳定后滑片P由中点向上移动至顶端的全过程中(　 　)

A．电压表的示数先减小后增大　 B．电压表的示数先增大后减小

C．电流表的示数先增大后减小　 D．电流表的示数先减小后增大

13．如图所示，在、的空间中有恒定的匀强磁场，磁感应强度的方向垂直于 平面向里，大小为．现有一质量为、电量为的带正电粒子，从在轴上的某点P沿着与x轴成30⁰角的方向射入磁场。不计重力的影响，则下列有关说法中正确的是(　 　)

A．只要粒子的速率合适，粒子就可能通过坐标原点

　 B．粒子一定不可能通过坐标原点

　 C．粒子在磁场中运动所经历的时间可能为

D．粒子在磁场中运动所经历的时间可能为

12．在如图所示的电路中，R₁、R₂、R₃均为可变电阻。当开关S闭合后，两平行金属板MN中有一带电液滴正好处于静止状态。为使带电液滴向上加速运动，可采取的措施是(　 　)　　　　　

A．增大R₁ B．减小R₂

C．减小R₃ D．增大MN间距
