9、(1)在用电流场模拟静电场描绘电场等势线的实验中，给出下列器材，ab处的电源应选用____________，电表X应选用_____________。(用字母表示)。

A．6V的交流电源　　　　 　　　　　 B．6V的直流电源　　　 　　　　　 C．100V的直流电源

D．量程0-0.5V，零刻度在刻度盘中央的电压表

E．量程0-300μA，零刻度在刻度盘中央的电流表

(2)该实验装置如图所示，如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，则电表X的指针与零刻度夹角的变化情况是__________。

　　　　 　 A．逐渐增大　　　　　　　　 　　　　 B．逐渐减小　　　　　　　　　

C．先变大后变小　　　　　　　　 　　 D．先变小后变大

8、如图所示为用于火灾报警的离子式烟雾传感器原理图，在网罩l内有电极板2和3，a、b端接电源，4是一小块放射性同位素镅241，它能放射出一种很容易使气体电离的粒子。平时镅放射出来的粒子使两个电极间的空气电离，形成较强的电流；发生火灾时，烟雾进入网罩内，烟的颗粒吸收空气中的离子和镅放射出来的粒子，导致电流变化，报警器检测出这种变化，发出报警。有关这种报警器的下列说法正确的是

A．镅放射出来的是α粒子　　 　　　B．镅放射出来的是β粒子

C．有烟雾时电流减弱　　　　 　　　D．有烟雾时电流增强

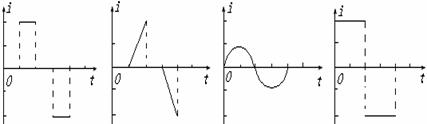

7、如图虚线上方空间有匀强磁场，扇形导线框绕垂直于框面的轴O以角速度ω匀速转动，线框中感应电流方向以逆时针为正，则能正确表明线框转动一周感应电流变化情况的是

A　　　　　　　 B　　　　　　　 C　　　　　　　　 D

6、如图所示，甲带正电，乙是不带电的绝缘物块，甲、乙叠放在一起置于粗糙的地板上，空间有垂直纸面向里的匀强磁场，用水平恒力F拉乙物块，使甲、乙无相对滑动一起向左加速运动，设甲、乙两物块间的摩擦力F_f1，乙物与地面间的摩擦力F_f2，甲、乙两物块加速度为a，在加速阶段

A．F_f1不断增大　　　 B．F_f1不断减小　　 　　　C．F_f2增大　　　D．a增大

5、如图所示，红光和紫光以不同的角度，沿半径方向射向半圆形玻璃砖的圆心O，它们的出射光线沿OP方向，则下列说法中正确的是

A．AO是红光，穿过玻璃砖所需时间短

B．AO是紫光，穿过玻璃砖所需时间短

C．AO是红光，穿过玻璃砖所需时间长

D．AO是紫光，穿过玻璃砖所需时间长

4、如图所示。在副线圈两端连接了定值电阻R₀和滑动变阻器R，在原线圈上加一电压恒为U的交变流电，则：

A．保持Q位置不变，将P向上滑动，变压器的输出电压变大

B．保持Q位置不变，将P向上滑动，电流表的读数变小

C．保持P位置不变，将Q向上滑动，电流表的读数变大

D．保持P位置不变，将Q向上滑动，变压器输出功率变大

3、如图所示，斜面上除了AB段粗糙外，其余部分均是光滑的，小物体与AB段的动摩擦因数处处相等。今使该物体从斜面的顶端由静止开始下滑，经过A点时的速度与经过C点时的速度相等，已知AB=BC，则下列说法正确的是

A．物体在AB段与BC段的加速度大小相等

B．物体在AB段与BC段的运动时间相等

C．重力在这两段中所做的功相等

D．物体在AB段与BC段的动量变化相等

2、在同一地点有两个静止的声源，发出声波1和声波2在同　　

一空间的空气中沿同一方向传播，如图所示为某时刻这两列　

波的图像，则下列说法中正确的是

A．波1速度比波2速度大

B．相对于同一障碍物，波1比波2更容易发生衍射现象

C．这两列波传播的方向上，能产生稳定的干涉现象

D．这两列波传播的方向上运动的观察者，听到的这两列波的频率可以相同

1、太阳表面温度约为6000K，主要发出可见光；人体温度约为310K，主要发出红外线；宇宙间的温度约为3K，所发出的辐射称为“3K背景辐射”，它是宇宙“大爆炸”之初在空间上保留下的余热，若要进行“3K背景辐射”的观测，应该选择下列哪一个波段

A．无线电波　　　　　 B．紫外线　　　　　 C．X射线　　　　　　 D．γ射线

13、如图所示，在光滑水平桌面上放有长木板C，C的右端固定一挡板P，在C上表面的左端和中点处各放有小物块A和B，A、B的尺寸以及P的厚度皆可忽略不计，A、B之间和B、P之间的距离都为L， A、C和B、C之间的动摩擦因数都为µ，它们间的最大静摩擦力等于滑动摩擦力大小，A、B、C(连同挡板P)的质量都为m ，开始时B和C静止，A以初速度v₀向右运动。求：

　(1)A和B发生碰撞前，B受到的摩擦力大小；

　(2)要使A和B能够发生碰撞，A的初速度v₀应满足什么条件；

　(3)要使B和P能够发生碰撞，A的初速度v₀应满足什么条件(已知A、B碰撞前后交换速度)。
