9．答案：BC　 当铁块靠近磁铁时，线圈中的磁通量增加，根据楞次定律可得，b端

电势比a端电势高，选项B正确；膜上压力越小时，钢弦上的张力越大，振动频率越高，线圈中感应电动势的频率越高，所以选项C正确．

8．答案：BCD　　 电流I增大的过程中，穿过金属环C的磁通量增大，环中出现逆时针的感应电流，可以将环等效成一个正方形线框，利用“同向电流相互吸引，异向电流相互排斥”得出环将受到向下的斥力且无转动，所以悬挂金属环C的竖直拉力变大，环仍能保持静止状态．

7．答案：B　 图(a)中L₂的功率为P，则L₂上电压为，原线圈中电压，L₁两段电压与U₁相等，则L₁所消耗功率．图(b)中L₂、L₃功率相同，变压器的输出功率为2P，原线圈电压，原线圈中电流，灯L₁上消耗功率为．

6．答案：BD　　 产生感应电流后，两导体滑杆中的电流相等，受到磁场的作用力大小相等，感应电流的磁场阻碍原磁通量的增大，故两杆同时向右加速运动，因F为恒力，磁场对杆的作用力为变力，随速度的增大而增大，因而开始时两杆做变加速运动(ab加速度减小，cd加速度增大)，当两杆具有相同加速度时，它们以共同的加速度运动，故BD正确．

5．答案：A　　 当导线中的电流突然增大时，可判断线框整体向外的磁通量增大，由楞次定律可判断线框中将产生顺时针方向的电流，根据左手定则可判断cd边和ab受到导线的安培力向右，而ad、bc两边整体所受安培力为零，因此，整个线框所受安培力向右，即x轴正向．

4．答案：C　　 电流互感器是用弱电流来检测强电流，因此副线圈匝数要比原线圈匝数多，A、B错；而D中检测器直接与地线、火线相连，与用电器电网并联，不能起到检测作用，只有C是正确的．

3．答案：CD　　 从能量的角度考虑，导轨光滑时，金属棒的动能全部转化为电能，最终以焦耳热的形式释放出来；导轨粗糙时，金属棒的动能一部分转化为电能，另一部分通过摩擦转化为热能，而安培力做功可以用机械能与电能之间的转化来量度，因此产生的电能不相同，所以A错；电流做功可产生焦耳热，因此可以比较电流做功不同，B错；但两个过程中，机械能都全部转化为热量，所以C对；两个过程中，初速度相同，末速度均为零，因此动量变化量相同，D对．

2．答案：BC　　 根据图象可知电压最大值为U_m=10V，有效值为V，电流有效值为A，电阻消耗的电功率为W．

1．答案：ABC　　 将图中铜盘A所在的一组装置作为发电机模型，铜盘B所在的一组装置作为电动机模型，这样就可以简单地把铜盘等效为由圆心到圆周的一系列“辐条”，处在磁场中的每一根“辐条”都在做切割磁感线运动，产生感应电动势，进而分析可得．

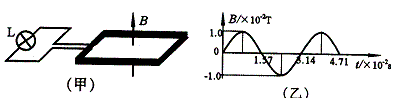

18．(16分)如图(甲)所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n=100匝，电阻r=1．0Ω，所围成矩形的面积S=0．040m²，小灯泡的电阻R=9．0Ω，磁场的磁感应强度随按如图(乙)所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为，其中B_m为磁感应强度的最大值，T为磁场变化的周期．不计灯丝电阻随温度的变化，求：

　 (1)线圈中产生感应电动势的最大值．

　 (2)小灯泡消耗的电功率．

　 (3)在磁感强度变化的0~的时间内，通过小灯泡的电荷量．

答案与解析
