12．(12分)磁体和电流之间、磁体和运动电荷之间、电流和电流之间都可通过磁场而相互作用，此现象可通过以下实验证明：

　 (1)如图(a)所示，在重复奥斯特的电流磁效应实验时，为使实验方便效果明显，通电导线应_______　　 ．

　　　　 A．平行于南北方向，位于小磁针上方

　　　　 B．平行于东西方向，位于小磁针上方

　　　　 C．平行于东南方向，位于小磁针下方

　　　　 D．平行于西南方向，位于小磁针下方

此时从上向下看，小磁针的旋转方向是_________________．

(2)如图(b)所示，是一个抽成真空的电子射线管，从阴极发射出来的电子束，在阴极和阳极间的高压作用下，轰击到长方形的荧光屏上激发出荧光，可以显示出电子束运动的径迹．实验表明，在没有外磁场时，电子束是沿直线前进的．如果把射线管放在蹄形磁铁的两极间，荧光屏上显示的电子束运动径迹发生了弯曲，这表明：___________，图中a为____极．

(3)如图(c)所示，两条平行直导线，当通以相同方向的电流时，它们相互________，当通以相反方向的电流时，它们相互___________，这时每个电流都处在另一个电流的磁场里，因而受到磁场力的作用．也就是说，电流和电流之间，就像磁极和磁极之间一样，也会通过磁场发生相互作用.

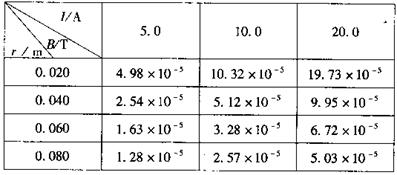

11．(8分)某同学在研究长直导线周围的磁场时，为增大电流，用多根导线捆在一起代替长直导线，不断改变多根导线中的总电流I和测试点与直导线的距离，测得下表所示数据：

由上述数据可得出磁感应强度B与电流I及距离r的关系式为B=__________T．在由数据得出关系式时可以采用保持某一物理量不变，采用作图或从数据上得出另外两个物理量之间的关系，这在物理量上被称作_________法，是物理学中经常应用的方法之一.(要求估算出比例系数，用等式表示)

10．如图所示，PQ是匀强磁场里的一片薄金属片，其表面与磁场方向平行，现有一α粒子从A点以垂直PQ的速度v射出，动能为E，射出后α粒子的轨迹如图所示，今测得它在金属片两边的轨迹的半径之比为10:9，若α粒子在穿越金属片过程中受到的阻力大小及电量都不变，则(　　 )

A．α粒子每穿过一次金属片，速度减少

　　　　 B．α粒子每穿过一次金属片，动能减少0.81E

　　　　 C．α粒子穿过5次金属片后陷在金属片里

　　　　 D．α粒子穿过9次金属片后陷在金属片里

第Ⅱ卷(非选择题，共110分)

9．如图所示，套在足够长的绝缘粗糙直棒上的带正电小球，其质量为m，带电量为q，小球可在棒上滑动，现将此棒竖直放入沿水平方向的且互相垂直的匀强磁场和匀强电场中．设小球电量不变，小球由静止下滑的过程中(　　 )　　　　

　　　　 A．小球加速度一直增大　　　

　　　　 B．小球速度一直增大，直到最后匀速

　　　　 C．杆对小球的弹力一直减少　

　　　　 D．小球所受洛伦兹力一直增大，直到最后不变

8．真空中有两根长直金属导线平行放置，其中一根导线中通有恒定电流．在两导线所确定的平面内，一电子从P点运动的轨迹的一部分如图中曲线PQ所示，则一定是(　　 )

A．ab导线中通有从a到b方向的电流

　　　　 B．ab导线中通有从b到a方向的电流

　　　　 C．cd导线中通有从c到d方向的电流

　　　　 D．cd导线中通有从d到c方向的电流

7．如图所示，一带正电的粒子沿平行金属板中央直线以速度V₀ 射入互相垂直的匀强电场和

匀强磁场区域，粒子质量为m，带电量为q，磁场的磁感应强度为B，电场强度为E，粒子从P点离开电磁场区域时速度为V，P与中央直线相距为d，则下列说法正确的是(　　 )

A．粒子在运动过程中所受磁场力可能比所受电场力小

　　　　 B．粒子沿电场方向的加速度大小始终是

　　　　 C．粒子的运动轨迹是抛物线

　　　　 D．粒子达到P的速度大小V＝

6．比荷为的电子以速度沿AB边射入边长为a的等边三角形的匀强磁场区域中，如图所示，为使电子从BC边穿出磁场，磁感应强度B的取值范围为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A． 　　　　　　　　　　　　　　　　　　　　　　　　　 B．

　　　　 C．　　　　　　　　　　　　　　　　　　　　　　　　　　 D．

4．如图所示，在、的空间中有恒定的匀强磁场，磁感应强度的方向垂直于 平面向里，大小为．现有一质量为、电量为的带电粒子，在轴上到原点的距离为的P点，以平行于轴的初速度射入磁场．在磁场作用下沿垂直于y轴的方向射出磁场．不计重力的影响，由这些信息可以确定的是　　　　　 (　　 )

　　　　 A．能确定粒子通过y轴时的位置

　　　　 B．能确定粒子速度的大小

　　　　 C．能确定粒子在磁场中运动所经历的时间

　　　　 D．以上三个判断都不对

　 5．如图所示，在沿水平方向向里的匀强磁场中，带电小球A与B在同一直线上，其中小球B带正电荷并被固定，小球A与一水平放置的光滑绝缘板C接触而处于静止状态．若将绝缘板C沿水平方向抽去后，以下说法正确的是(　　 )

　　　　 A．小球A仍可能处于静止状态

　　　　 B．小球A将可能沿轨迹1运动

　　　　 C．小球A将可能沿轨迹2运动

　　　　 D．小球A将可能沿轨迹3运动

3．两根通电的长直导线平行放置，电流分别为I₁和I₂，电流的

方向如图所示，在与导线垂直的平面上有a、b、c、d四点，

其中a、b在导线横截面连接的延长线上，c、d在导线横截面

连接的垂直平分线上．则导体中的电流在这四点产生的磁场的

磁感应强度可能为零的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．a点　　 　　　　　　　　　 B．b点　 　　　　　　　　　 C．c点　 　　　　　　　　　　　 D．d点

2．科学研究表明，地球自西向东的自转速度正在变慢，我国已在2006年1月1日零时进行了时间调整．假如地球的磁场是由地球表面带负电引起的，则可能判定　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．地球表面带正电，由于地球自转变慢，地磁场将变弱

　　　　 B．地球表面带正电，由于地球自转变慢，地磁场将变强

　　　　 C．地球表面带负电，由于地球自转变慢，地磁场将变弱

　　　　 D．地球表面带负电，由于地球自转变慢，地磁场将变强
