7.如图所示电路中，电源内阻不能忽略。闭合开关S后，调节R的阻值，使电压表示数增大⊿U。在此过程中　　　　　　　　 (　　 )

A.通过R₁的电流增大 　　 B.通过R₂的电流减小

C. R ₂两端的电压减小⊿U 　D.路端的电压增大⊿U

6.如图所示电路，将两个相同的电流表分别改装成A₁(0~3 A)和A₂(0~0.6 A)的电流表，把两个电流表并联接入电路中测量电流。则下列说法中正确的是 (　 　)

A.A₁的指针半偏时，A₂的指针也半偏

B.A₁的指针还没有满偏，A₂的指针已经满偏

C. A₁的读数为1 A时，A₂的读数为0.6 A

D.A₁的读数为1 A时，干路中的电流为1.2 A

5.在电源内部，一定量的正电荷从电源负极移动到正极，电源消耗的能量取决于　 　(　　 )

A.电源的电动势　　　　　 B.通过电源的电流

C.内外电路电阻之和　　　 D.电荷运动的时间

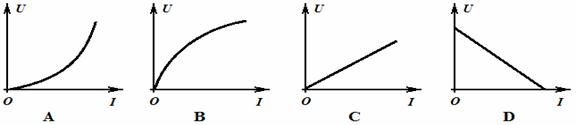

4.设想将一段电热丝浸入冰水混合物中测绘其伏安特性曲线，得到的线形将是　　　 (　　 )

3.两个点电荷Q₁、Q₂固定于x轴上。将一带正电的试探电荷从足够远处沿x轴负方向移近Q₂(位于座标原点O)。过程中，试探电荷的电势能Ep随位置变化的关系如图所示。则下列判断正确的是　　 　　　　　(　　 )

A.M点电势为零，N点场强为零

B.M点场强为零，N点电势为零

C. Q₁带负电，Q₂带正电，且Q₂电荷量较小

D. Q₁带正电，Q₂带负电，且Q₂电荷量较小

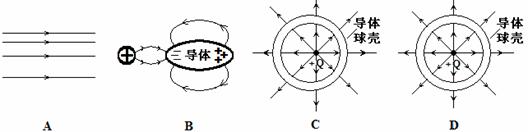

2.电场线以其流向、疏密等属性，能够形象地描述空间中电场的分布，下列四幅图中所描述的电场，实际可能存在的有　　　　　　　　　　　　　　　　 　(　　 )

1.如图是点电荷电场中的一条电场线，下面说法正确的是　　　　　　 (　　 )

A.该点电荷一定带正电

B. A点场强一定大于B点场强

C.在B点由静止释放一个电子，将一定向A点运动

D.正电荷运动中通过A点时，其运动方向一定沿AB方向

6．如图所示，M,N是两个共轴圆筒的横截面，外筒半径为R，内筒半径比R小很多，可以忽略不计。简的两端是封闭的，两筒之间抽成真空，两筒以相同角速度。转其中心轴线(图中垂直于纸面)作匀速转动，设从M筒内部可以通过窄缝S(与M筒的轴线平行)不断地向外射出两种不同速率v₁和v₂的微粒，从S处射出时初速度方向都是沿筒的半径方向，微粒到达N筒后就附着在N筒上，如果R、v₁和v₂都不变，而ω取某一合适的值，则(　　 )

A.有可能使微粒落在N筒上的位置都在c处一条与S缝平行的窄条上

B.有可能使微粒落在N筒上的位置都在某一处如b处一条与S缝平行的窄条上

C.有可能使微粒落在N筒上的位置分别在某两处如b处和C处与S缝平行的窄条上

D.只要时间足够长，N筒上将到处落有微粒

解：微粒从M到N运动时间t=R/v,对应N筒转过角度θ=ωt=ωR/v,

即θ₁=ωt=ωR/v₁, θ₂=ωt=ωR/v₂, 只要θ₁、θ₂不是相差2π的整数倍，则落在两处，C项正确；若相差2π的整数倍，则落在一处，可能是a处，也可能是b处。A,B正确。故正确选项为ABC.

5．我国发射的“嫦娥一号”卫星发射后首先进入绕地球运行的“停泊轨道”，通过加速再进入椭圆“过渡轨道”，该轨道离地心最近距离为L₁，最远距离为L₂，卫星快要到达月球时，依靠火箭的反向助推器减速，被月球引力“俘获”后，成为环月球卫星，最终在离月心距离L₃的“绕月轨道”上飞行．已知地球半径为R，月球半径为r，地球表面重力加速度为g，月球表面的重力加速度为g/6，求：

(1)卫星在“停泊轨道”上运行的线速度；

(2)卫星在“绕月轨道”上运行的线速度．

(3)假定卫星在“绕月轨道”上运行的周期为6h，r=R₀，R=2r，L₂=2(+1)R₀，L₃=2R₀，卫星轨道平面与地月连心线共面，求在该一个周期内卫星发射的微波信号因月球遮挡而不能到达地球的时间(忽略月球绕地球转动对遮挡时间的影响)。

解析：(1) 　得

(2)　　　得

(3)　　　　 　　

4．已知太阳到地球与地球到月球的距离的比值约为390，月球绕地球旋转的周期约为27天。利用上述数据以及日常的天文知识，可估算出太阳对月球和地球对月球的万有引力的比值约为，(　　 )

(A)0.2　　　　 (B)2　　　　 (C)20　　　　 　 (D)200
