4.如图所示，木块M上表面是水平的，当木块m置于M上，并与M一起沿固定的光滑斜面由静止开始下滑，在下滑的过程中(　 AD　 ).

A．M对m的支持力做负功

B．M对m的摩擦力做负功

C．m所受的合外力对m做负功

D．m的机械能守恒

3.如图所示，质量分别为m₁和m₂的两个物体，m₁<m₂，在大小相等的两个力F₁和F₂的作用下沿水平方向移动了相同的距离.若F₁做的功为W₁，F₂做的功为W₂，则(　　 C　　 ).

A．W₁>W₂ B．W₁<W₂

C．W₁=W₂ D．条件不足，无法确定

2.在电场中，A．B两点的电势差U_AB>0，那么将一负电荷从A移到B的过程中(　　 B　 )

A．电场力做正功，电势能增加　　　　 B．电场力做负功，电势能增加

C．电场力做正功，电势能减少　　　　 D．电场力做负功，电势能减少

1.下列关于静电场中电场线的说法中正确是( A　 　　 ).

A．电场线是从正电荷或无限远出发，终止于无限远或负电荷

B．一对正、负点电荷的电场线不相交，但两对正、负点电荷的电场线是可以相交的

C．电场线是电场中实际存在的线

D．电场线就是带电粒子在电场中运动的轨迹

13、(19分)如图所示，一块长为L、质量m的扁平均匀规则木板通过装有传送带的光滑斜面输送。斜面与传送带靠在一起连成一直线，与水平方向夹角θ，传送带以较大的恒定速率转动，传送方向向上，木板与传送带之间动摩擦因数为常数。已知木板放在斜面或者传送带上任意位置时，支持力均匀作用在木板底部。将木板静止放在传送带和光滑斜面之间某一位置，位于传送带部位的长度设为x，当x=L/4时，木板能保持静止。

(1)将木板静止放在x=L/2的位置，则木板释放瞬间加速度多大？

(2)设传送带与木板间产生的滑动摩擦力为f，试在0≤x≤L范围内，画出f-x图象。(本小题仅根据图象给分)

(3)木板从x=L/2的位置静止释放，始终在滑动摩擦力的作用下，移动到x=L的位置时，木板的速度多大？

(4)在(3)的过程中，木块的机械能增加量设为ΔE，传送带消耗的电能设为W，不计电路中产生的电热，比较ΔE和W的大小关系，用文字说明理由

12、(19分)单位时间内流过管道横截面的液体体积叫做液体的体积流量 ( 以下简称流量 )。由一种利用电磁原理测量非磁性导电液体 ( 如自来水、啤酒等 ) 流量的装置，称为电磁流量计。它主要由将流量转换为电压信号的传感器和显示仪表两部分组成。

传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极和c,a,c间的距离等于测量管内径D，测量管的轴线与a、c的连接方向以及通电线圈产生的磁场方向三者间两两相互垂直。当导电液体流过测量管时，在电极a、c的间出现感应电动势E，并通过与电极连接的仪表显示出液体流量Q。设磁场均匀恒定，磁感应强度为B。

(1)已知，设液体在测量管内各处流速相同，试求E的大小 ( 取3.0 ) ；

(2)一新建供水站安装了电磁流量计，在向外供水时流量本应显示为正值。但实际显示却为负值。经检查，原因是误将测量管接反了，既液体由测量管出水口流入，从如水口流出。因为已加压充满管道。不便再将测量管拆下重装，请你提出使显示仪表的流量指示变为正值的简便方法；

(3)显示仪表相当于传感器的负载电阻，其阻值记为 a、c间导电液体的电阻r随液体电阻率的变化而变化，从而会影响显示仪表的示数。试以E、R、r为参量，给出电极a、c间输出电压U的表达式，并说明怎样可以降低液体电阻率变化对显示仪表示数的影响。

11、(16分)如图所示，绘出了汽车刹车时刹车痕(即刹车距离)与刹车前车速的关系。v为车速，s为车痕长度。

   (1)请用动能定理解释图示中汽车刹车距离与车速的关

系曲线。

   (2)若某汽车发生了车祸，已知该汽车刹车时的刹车距

离与刹车前车速关系满足图示关系。交通警察要根

据碰撞后两车的损害程度(与车子结构相关)、撞

后车子的位移及转动情形等来估算碰撞时的车速。

同时还要根据刹车痕判断撞前司机是否刹车及刹车前的车速。若估算出碰撞时车子的速度为45km/h，碰撞前的刹车痕为20m，则车子原来的车速是多少？

10、(10分)在“测定金属的电阻率”的实验中，用螺旋测微器测量金属直径时的刻度位置如图所示，用米尺测出金属丝的长L,金属丝的电阻大　约为5先用伏安法测出金属丝的电阻R, 然后根据电阻定律计算出该金属材料的电阻率。

　　 (1)从图中读出金属丝的直径为　　m m

　　　 (2)为此取来两节新的干电池、电键和若干导线及下列器材：

　　　　 A,电压表0-3V,内阻IOk

　　　　 B,电压表0-15V,内阻50k

　　　　 C,电流表0-0.6A,内阻0.05

　　　 　D,电流表0-3A,内阻0.01

　　　　 E,滑动变阻器，0- 10

　　　　 F、滑动变阻器，0-100

①要求较准确地侧出其阻值，电压表应选　　　 ，电流表　　　　　　 应选　　　 ，滑动变阻器应选　　　 ．(填序号)

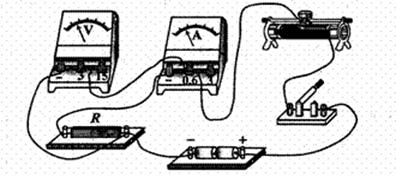

　　　 ②实验中他的实物接线如图所示，请指出该同学实物接线中的两处明显错误。

错误1　　　　　　　　　　　　　　　　

错误2　　　　　　　　　　　　　　　　

9、(8分)伽利略在物理学研究方面把实验和逻辑推理(包括数

学推演)和谐地结合起来，有力地推进了人类科学认识的发

展，标志着物理学的真正开端。某校科技小组设计了如图所

示的装置，探究物体沿斜面下滑是否做匀变速直线运动。

   (1)实验时，让滑块从不同高度由静止沿斜面下滑，并同时打开水龙头的阀门，使水流到量筒中；当滑块碰到挡板的同时关闭阀门(整个过程中水流可视为均匀稳定的)。该实验探究方案是利用量筒中收集的水量来测量 　　　　　　的。

   (2)下表是该小组测得的有关数据，其中s为滑块从斜面的不同高度由静止释放后沿斜面下滑的距离，V为相应过程中量筒中收集的水量。分析表中数据，根据　　　 ，可以得出滑块沿斜面下滑是做匀变速直线运动的结论。

次数	1	2	3	4	5	6	7
s (m)	4．5	3．9	3．0	2．1	1．5	0．9	0．3
V(mL)	90	84	72	62	52	40	23．5
	5．6×10-4	5．5×10-4	5．8×10-4	5．5×10-4	5．6×10-4	5．6×10-4	5．4×10-4

   (3)本实验误差的主要来源有：距离测量的不准确，水从水箱中流出不够稳定，还可能来源于　　　　　　　　　　　　　　　　　　　 等。(写出一项即可)

8、图示为汽车蓄电池与车灯、启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。只接通S₁时，电流表示数为10A，电压表示数为12V，再接通S₂，启动电动机时，电流表示数变为8A，则此时通过启动电动机的电流是：

A．2A　　B．8A　　　 C．42A　 　D．50A
