4、实验室常用的弹簧秤如图1甲所示，连接有挂钩的拉　 杆与弹簧相连，并固定在外壳一端O上，外壳上固定一个圆环，可以认为弹簧秤的总质量主要集中在外壳(重力为G)上，弹簧和拉杆的质量忽略不计，现将该弹簧秤以两种方式固定于地面上，如图乙、丙所示，分别用恒力F₀竖直向上拉弹簧秤，静止时弹簧秤的读数为

　　 A．乙图读数F₀－G，丙图读数F₀+G　　 B．乙图读数F₀－G，丙图读数F₀

　　 C．乙图读数F₀，丙图读数F₀－G　　 　D．乙图读数F₀+G，丙图读数F₀－G

3．如图所示，有一固定斜面的小车在水平面上做直线运动，一光滑小球处在斜面与车的竖直前壁之间，设前壁对小球的支持力为F_N1，斜面对小球的支持力为F_N2.关于小球的受力情况，下列说法中正确的是

A．若小车向左运动，则F_N1可能为零　　 B．若小车向左运动，则F_N2可能为零

C．若小车向右运动，则F_N1不可能为零　 D．若小车向右运动，则F_N2可能为零

2、在电梯的地板上放置一个压力传感器，在传感器上放一个重力为20 N的物块，如下图甲所示，实验中计算机显示出传感器所受物块的压力大小随时间变化的关系，如上图乙．根据图象分析得出的结论中正确的是(　 )　

A?．从时刻t₁到t₂，物块处于失重状态　B?．从时刻t₃到t₄，物块处于失重状态　

C?．电梯可能开始停在低楼层，先加速向上，接着匀速向上，再减速向上，最后停在高楼层　

D?．电梯可能开始停在高楼层，先加速向下，接着匀速向下，再减速向下，最后停在低楼层

1、(2010年浙江卷15)请用学过的电学知识判断下列说法正确的是　 (　 　)

A. 电工穿绝缘衣比穿金属衣安全　 B. 制作汽油桶的材料用金属比用塑料好

C. 小鸟停在单要高压输电线上会被电死

D. 打雷时，呆在汽车里比呆在木屋里要危险

20、(13分)如图所示，质量为m_A=2m的长木板长为L、A置于光滑的水平地面上，在其左端放一质量为m_B =m的小木块B，A和B之间的摩擦因数等于μ。若使A固定，用水平方向的恒力F拉B，B的加速度为μg。若释放A使它能自由运动，将B仍置于A的左端，从静止开始，仍用恒力F拉B到某一位置后撤去拉力F。为保证B不从A上滑落，求：

(1)F作用的最长时间

(2)若使B刚好不从A上滑下，求产生的内能。

19、(11分) 如图所示，质量和电量分别为m、e的带电粒子在t=0时，以初速度V₀射入两平行极板之间，所加的电压大小为U₀，方向按如图所示的规律变化，极板长为L，两板间的距离为d，要使粒子平行极板射出电场，则

(1)交变电压的周期T满足什么条件;

　(2)若带电粒子刚好从极板右边缘射出，电压U₀满足什么条件。

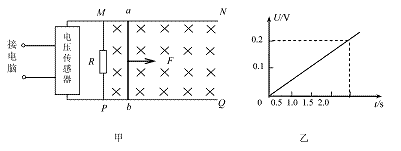

18、(10分)如图甲所示， 光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距L=0.30m。导轨电阻忽略不计，其间连接有固定电阻R=0.40Ω。导轨上停放一质量m=0.10kg、电阻r=0.20Ω的金属杆ab，整个装置处于磁感应强度B=0.50T的匀强磁场中，磁场方向竖直向下。用一外力

F沿水平方向拉金属杆ab，使之由静止开始运动，电压传感器可将R两端的电压U即时采集并输入电脑，获得电压U随时间t变化的关系如图乙所示。

(1)试证明金属杆做匀加速直线运动，并计算加速度的大小；

(2)求第2s末外力F的瞬时功率；

(3)如果水平外力从静止开始拉动杆2s所做的功W=0.35J，求金属杆上产生的焦耳热。

17、(10分)如下图所示，在倾角为的光滑斜面上，放有两个质量分别为和的可视为质点的小球A和B，两球之间用一根长为的轻杆相连，小球B到水平面的高度为。两球从静止开始下滑，不计球与地面碰撞时的机械能损失，且地面光滑，当地的重力加速度为。试求：

(1)小球B沿斜面下滑的时间；

(2)两球在光滑水平面上运动时的速度大小；

(3)此过程中杆对B球所做的功。

16、(2010年高考江苏卷)11．(8分)为了探究受到空气阻力时，物体运动速度随时间的变化规律，某同学采用了“加速度与物体质量、物体受力关系”的实验装置(如图所示)。实验时，平衡小车与木板之间的摩擦力后，在小车上安装一薄板，以增大空气对小车运动的阻力。

(1)往砝码盘中加入一小砝码，在释放小车　　 　(选填“之前”或“之后”)接通打点计时器的电源，在纸带上打出一系列的点。

(2)从纸带上选取若干计数点进行测量，得出各计数点的时间t与速度v的数据如下表：

请根据实验数据作出小车的v-t图像。

(3)通过对实验结果的分析，该同学认为：随着运动速度的增加，小车所受的空气阻力将变大，你是否同意他的观点？请根据v-t图象简要阐述理由。

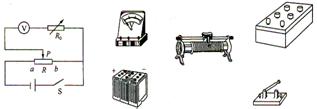

15、为了测量一个量程为3.0 V电压表的内阻Rv(约几千欧)，某同学采用了如图所示的电路，利用“半偏法”进行测量，电路中电阻箱R₀的最大阻值为9999Ω，滑动变阻器R的最大阻值为50Ω．

　 ①按图示电路将所给的实物连成测量电路．

　 ②该同学测量电压表的内阻时，实验步骤为：

　 A．将电阻箱R₀的阻值调到零　　 B．闭合开关S

　 C. 连接好电路，注意断开开关S

　 D．把滑动变阻器R的滑片P滑到b端

　 E．调节电阻箱R₀的阻值，使电压表的示数为2.0 V

　 F．调节滑动变阻器R，使电压表的示数为3.0 V

　 G．记下此时电阻箱R₀的阻值

　 以上实验步骤合理的顺序为　　　　　　　　　　　　　　　　　　　　　　　　　　

　 ③若所记电阻箱R₀的阻值为3500Ω，则用此法测得的电压表内阻是　　　　 kΩ，比其真实值　　　　 (填“偏大”、“偏小”或“相等”).
