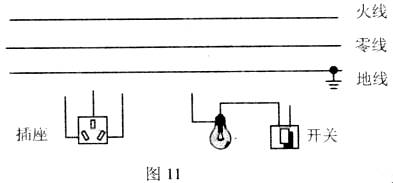

20、如图11所示的插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

19、根据图10中小磁针的指向，在图上画出螺线管导线的绕法．

18、小红在预习《电能》这一节时，观察了家里的电能表，如图9所示，从图中你能获取哪

些信息，请写出一条：_____________________________________________；一个月后，小红发现电能表的示数变为，那么小红家这一个月用电_________kW·h．

17、在“测量小灯泡功率’’实验中，电池组是由4节一号干电池串联而成的，小灯泡的额定电压是3.8V。刚好电压表的0~15V档量程损坏了，聪明的小明同学想出了一个办法，就是将0-3V的那档量程的电压表按图8的方法连接起来。闭合开关时，电压表的示数是2.5V。

这时应将滑动变阻器的滑片P向_________方向移动。这时电流表的示数_________ (填：“变大”或“变小”)。

16、某电热丝的电阻是10欧，接在电压为24伏的电源上，通过电热丝的电流是_______安，通电5秒钟产生的热量是_________焦．

15、甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流强度大的是_________灯泡，灯丝电阻较大的是_________灯泡．如果两灯泡钨丝长短一样，则钨丝较粗的是_______，使用相同时间，甲、乙两灯消耗的电能之比是_______．

14、电动机具有结构简单，操作方便、效率高、无污染等优点，电动机的原理是_____________；许多家电中都有电动机，例如__________________等，电动机工作时主要将_________能转化为_________能。

13、家庭电路中的触电事故，都是人体直接或间接跟__________线接触造成的．为了用电安全，家用电冰箱的外壳一定要_________．

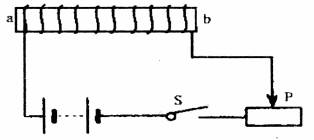

12．如图7所示，当闭合开关S，且将滑动变阻器滑片P向左移动时，图中的电磁铁(　 )

　 A．a端是N极，磁性增强　　 B．b端是N极，磁性增强

　 C．a端是S极，磁性减弱　　 D．b端是S极，磁性减弱

图7

11、现有两个小灯泡，上面分别标有“6V，1.2w”和“12V，6W”字样，如果把这两个灯泡串联起来，为了使其中一个灯泡持续正常发光，那么加在串联电路两端的电压是(　 )

　 A．9.4V　　 B．10.8V　　 C．18V　　 D．27V
