8．如图3所示为滑动变阻器的结构示意图，要使滑片P向左移动时，接入电路的电阻逐渐变小，正确的接线法是接(　　 )。

图3

A．B和D接线柱　　　　　 B．A和D接线柱

　　 C．C和D接线柱　　　　　 D．A和B接线柱

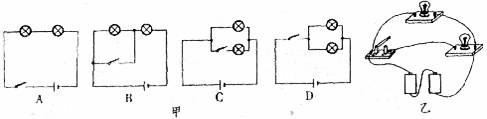

7．如图2甲所示的四个电路中与乙图所示实物图对应的是(　　 )。

图2

6．在如图1所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是(　 )。

图1

5．下列关于磁场的说法中错误的是(　　 )。

　　 A．磁场是一种存在于磁体内部的我们看不见的特殊物质

　　 B．磁感线分布的疏密程度能够表示磁场的强弱

　　 C．磁体间的相互作用是通过磁场来实现的

　　 D．磁场中某一点的磁场方向是位于该点的小磁针静止时N极所指的方向

4．某热机的效率是40%，表示它每做100J的有用功，需要(　　 )。

　　 A．消耗掉400J通过燃烧燃料获得的内能

　　 B．向外释放出60J的废热

　　 C．消耗掉250J通过燃烧燃料获得的内能

　　 D．40s的时间

3．内燃机工作过程中，关于能量转化的说法中错误的是(　　 )

　　 A．燃料燃烧时将化学能转化为燃气的内能

　　 B．在压缩冲程中将飞轮的机械能转化为燃气的内能

　　 C．在做功冲程中将燃气的内能转化为飞轮的机械能

　　 D．在压缩冲程中将燃气的内能转化为飞轮的机械能

2．下列事例中物体内能减少的是(　　 )

　　 A．将一根铁丝反复弯折后，弯折处会变得烫手

　　 B．一块0℃的冰全部熔化成0℃的水

　　 C．放入电冰箱中的食物温度降低

　　 D．“神舟六号”飞船返回舱进入大气层后表面升温

1．通过对扩散现象的研究，我们可以发现(　　 )

　　 A．分子的质量很小　　 　　　　　　 B．分子在不停地做无规则运动

　　 C．分子间存在着引力　　 　　　　 D．分子间存在着斥力

24．有一个弹簧测力计挂着一个实心圆柱体，当圆柱体逐渐浸入装有水的柱形烧杯的过程中(如下图所示)，观察、记录弹簧测力计的示数变化如下表所示．(g=10N／kg)

试根据表中所给条件求：

(1)当圆柱体浸入深度为3．0cm时其底面所受的压强；

(2)圆柱体的质量；

(3)圆柱体的密度．

23．某工地用如图所示的滑轮组匀速提升5000N的重物，在重物上升0．8m的过程中，拉力的功率为2500W，滑轮组的机械效率为80%．则：

　　 (1)滑轮组的有用功为多少?

　　 (2)拉力做的总功为多少?

　　 (3)绳子的自由端下降的速度为多少?
