28．图18所示的电路中，电源电压恒定为4.5V，闭合开关S后，电流表示数为0.5A，电压表V₁的示数为3V．当把滑动变阻器的滑片移到最右端时，电流表示数变为0.3A。

求：

(1)电压表V₂的示数；

(2)电阻R₁的电阻值；

(3)滑动变阻器的最大电阻

27．小刚同学通过实验，探究电流随电阻变化的规律．得到的实验数据如下表．

电阻R／	5	10	15	20	25	30
电流I／A	1.20	0.60	0.40	0.30	0.24	0.20

　　 (1)实验中加在导体两端的电压是　　　　 ．(“变化”或“不变”)

　　 (2)请在图17坐标系中画出电流I随电阻R变化的图象

(3)分析表中的数据或图象，你能得出探究结论是　　　　　　　　　　　　　　　　

　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　.

26．某同学用如图16所示装置研究“电流通过导体时产生的热量与导体电阻大小的关系”．图中两个烧瓶内盛有等量等温的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，铜丝的电阻比镍铬合金丝的电阻小．

　　 (1)闭合开关S后，通过两金属丝的电流是　　　　 (选填“相等”或“不相等”)的．

　　 (2)通电一段时间后，可以观察到A瓶中温度计的示数　　　　 (选填“大于”、“小于”或“等于”)B瓶中温度计的示数．

　　 (3)由上述实验可以知道，在电流和通电时间相同时，导体电阻越大，产生的热量　　

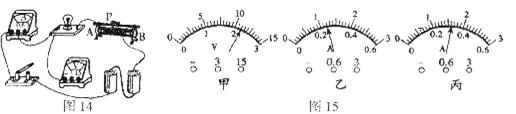

25．在“测量小灯泡额定功率”的实验中，小明连接的电路如图14所示，已知电源为两节新的干电池，小灯泡的额定电压为2．5V．

　　 (1)用笔划线将电路中缺少的导线补画上．

　　 (2)闭合开关后，将变阻器的滑片P移到某位置时，电压表、电流表示数分别为图15甲、乙所示，此时灯泡的实际功率是　　　　 W．

　　 (3)若要测量灯泡的额定功率，滑动变阻器的滑片P应向　　　　 移动，使电压表的示数是　　　　 V，此时若电流表示数如图15丙所示，则此时通过小灯泡的电流是　　　　　 A，小灯泡的额定功率是　　　　　 W．

24．经过查阅资料，小林了解到60W白炽灯和11W节能灯照明亮度相同，他建议爸爸将白炽灯换成节能灯．请你再提出二条家庭电路中节约用电的建议．

　　 (1)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

　　 (2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

23．细心的同学会发现，每天19：00-22：00左右这一用电高峰时段，家里电灯的亮度要比其他时间显得暗一些。小悦同学在爸爸的指导下，连续几天在该时段用交流电压表测量她家火线、零线间的电压，发现这一时段的电压都低于220V，请你分析这是什么原因。

22．小明要将一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)安装在新房里．图13甲为实物图，图13乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图13乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用．

21．有一电学元件检测仪，内部电路由电源、电阻和连接导线组成，M、N是它在检测元件时所用的两个接线头，如图12所示．为探究它内部结构，小明进行了以下操作：先将一电流表连接在M、N之间，发现电流表读数为1A，再在M、N之间改接一电压表，发现电压表示数为3V．请你根据实验现象帮助小明推测它的内部结构，在右侧虚线框内画出电路图，并标出电源电压值和电阻阻值．

20．一个电热水壶，铭牌部分参数如下：额定电压220V，额定功率模糊不清，热效率90%．正常工作情况下烧开满壶水需要5min，水吸收的热量为118800J，此时热水壶消耗的电能为　　　　　 J，其额定功率为　　　　　 W，电阻是　　　　 ．若实际电压为198V，通过电热水壶的电流是　　　　 A，1min内电热水壶产生的热量是　　　　 J．(假设电阻不随温度改变)

19．超导现象是某些物质在很低的温度时，电阻变为　　　　　 的现象．如果把超导现象应用于实际，会给人类带来很大的好处，请你举一实例说明：　　　　　　　　　　

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　。
