8．小明同学用控制变量法探究“电流跟电阻的关系”，电路如图6所示，在此实验过程中，当A、B两点间的电阻由5更换为10时，他下一步应采取的正确操作是

　　 A．只需将电池数增加一倍

B．只需将电池数减半

　　 C．将变阻器的滑片适当向左移动

　　 D．将变阻器的滑片适当向右移动

7．如图5所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是

　　 A．电流表和电压表的示数都增大　　 　　 B．电流表和电压表的示数都减小

　　 C．电流表示数减小，电压表示数不变　　 D．电流表示数减小，电压表示数变大

6．在探究串联电路电压的实验中，小林同学连接完电路，在开关S断开时，发现电压表示数为9V，合上开关S后，发现电压表示数变为3V，如图4所示，对这一电路的分析正确的是

A．R₁与R₂两端电压之比为3：1　　　　 B．R₁与R₂的电阻之比为2：1

C．R₁与R₂的电流之比为2：1　　　　　　 D．R₁与R₂两端电压之比为1：2

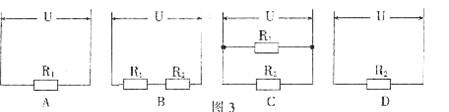

5．有两条电阻丝，其阻值R₁>R₂要利用它们将一壶水煮开，采用图3中的哪种连接方式用电时间最短

4．在图2所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时电流表的示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接

　　 A．M接C，N接D　　 　　　　　　　　 B．M接A，N接B

　　 C．M接C，N接B　　 　　　　　　　　 D．M接A，N接D

3．关于导体的电阻，下面说法正确的是

　　 A．加在导体两端的电压越大，导体电阻越大

　　 B．通过导体的电流为零时，导体没有电阻

　　 C．导体电阻的大小决定于导体的材料、长度、横截面积，导体电阻还和温度有关

　　 D．通过导体的电流越大，导体电阻越大

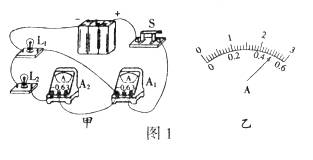

2．在图1甲所示的电路中，A₁的示数为1.2A，A₂的示数如图1乙所示．下列判断正确的是

A．通过L_l的电流为0.7A　　 　　　　　　 B．通过L_l的电流为1.2A

　　 C．通过L₂的电流为1.2A　　 　　　　　　 D．通过L₂的电流为2.5A

1．下面的几种叙述中，哪一种是并联电路的特征

　　 A．电路中每一处的电流都相等

　　 B．电路中任何一处断开都会引起用电器不能工作

　　 C．各条支路上的电压都相等

　　 D．电路上各部分电压之和等于总电压

24．测电笔(如图)是经常使用的工具之一，可用来判别照明电路的火线和零线。它的内部构造是一只有两个电极的灯泡，泡内充有氖气，俗称氖泡，它的一极串联一只高阻值电阻后接到笔尖，另一极连到笔的另一端。当氖泡的两极间电压达到一定值时，两极间便产生辉光。对测电笔的正确使用方法是，笔尖接触待测物体，用手接触笔尾金属体，与人体形成回路。已知人体的电阻约为5000Ω，对人体的安全电流约为8mA。若用笔尖接触照明电路火线，氖管发光：

(1)请你将人体(R₁)、测电笔(R₂)连入电路中。

(2)请你算出测电笔中的总电阻至少需要多大才能保证人体安全?此时，人体、测电笔电路消耗的电功率是多大?

(3)某型号测电笔中的总电阻为5×10⁶Ω，请通过计算说明我们使用该测电笔是否安全。(计算时可忽略人体电阻)

23．如图，搬运工人用滑轮组往4m高的平台上运砂石。已知每袋砂石的质量是63kg，动滑轮重70N。当工人匀速拉动绳索时，所用的拉力为多大?该滑轮组的机械效率为多少?(不计袋重、绳重和摩擦；g取10N／kg)
