38．请你设计一个实验来探究：电阻一定时，该电阻消耗的电功率跟该电阻两端电压的关系。 请在下边的方框内画出实验电路图，并补充缺少的实验器材和实验步骤。(共4分)

(1)实验器材：符合要求的电源、阻值为R₀的定值电阻、电键、电阻箱(符号)

各一个、导线若干_________。

　 (2)实验步骤：①按电路图连接好电路：_________________________________________

______________　　　　　　 ________。(2 分)

37．某学校楼道走廊里的电灯是由对声和光敏感的开关控制着的，“光控”开关只会在夜间闭合，“声控”开关在有声音的时候自动闭合，过一会又自动断开。这样电灯只会在夜晚有声音时才会亮，达到节能的目的。

(1)小明同学设计了如下图所示电路图。你认为若按他设计的电路布线，走廊里的电灯将会出现怎样 的情况：__________________________________________。(2分)

(2)如果他设计的电路存在严重问题，请你帮他再设计一个符合要求的电路并画在右边的方框中。

36．实验桌上摆着如下图甲、乙所示两套实验装置，你认为　　　 图所示装置可以用来“研究磁场对电流作用力的方向与哪些因素有关”。

35．在“测量小灯泡电功率的实验”中：

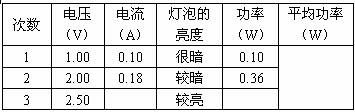

(1)小丽和小明两位同学按正确的方法连接电路后，用电流表测量通过小灯泡的电流，用电压表测量小灯泡两端的电压，得到的数据填入下面小丽同学设计的表格中。其中第三次实验中，电流表示数如下图所示。第三次实验中电流表示数是____A，灯泡功率是______

_____W。

　 (2)通过分析表中的数据你有哪些发现?(请写出一条)___________________________。

　 (3)请你指出小丽同学设计的实验表格不合理之处：_____________________________。

34．同学们为了“探究物体吸收的热量与哪些因素有关”，进行了多组实验。

(1)小丽的实验小组猜想：物体吸收热量的多少与温度变化量有关。为探究他们的猜想是否正确，她们设计了如下图所示的实验。针对此实验应注意控制的条件：例如：实验用的甲、乙两个烧杯、两只温度计及杯中的电加热器应分别相同。此外小丽实验小组还应把甲、乙两个烧杯中装相同_____的煤油。

(2)小明的实验小组在两个相同的烧杯中分别装上了相同质量的水和沙子，分别用100W 的白炽灯同时照射它们，并用温度计测出它们不同时刻的温度值。记录的数据如下表所示。请你分析数据得出相应的实验结论：______________________________。

(3)观察以上表格数据，可以看到初温和质量分别相同的水和沙子升高到相同的温度所需________不同，这说明：物体吸收热量的多少与_______________________有关。

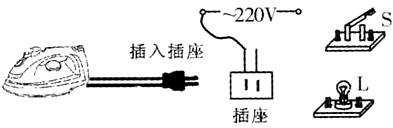

33．小丽观察发现：邻居裁缝店的电熨斗连接着一个白炽灯L(灯泡的电阻较大)，如下图所示，当闭合开关S时，电熨斗处于高温熨烫状态，灯L不发光；当断开开关S，电熨斗保持低温状态，灯L发光。请你用笔画线代替导线把该电路连接完整。(2分)

32．小强和小丽两人利用伏安法测量额定电压为2.5V的小灯泡正常发光时的电阻。

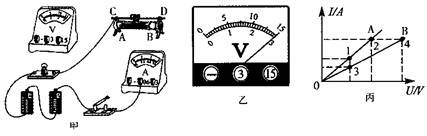

(1)已知电源两端的电压为3V，请你帮助他们用笔画线代替导线，将如图甲所示的电路连接完整。(要求：滑片P 向左滑动时，电流表示数变大。)(2 分)

(2)小强正确连接电路后，闭合开关 S，发现灯L不发光，电流表无示数，但电压表有示数，电压表的示数如图乙所示，为_______V。请你判断电路中出现的故障可能是____________________；

(3)他们排除电路故障后，进行实验并测量了多组数据。小丽同学根据几次实验数据，画出了如图丙所示的图象。请你观察图象并分析：图线 OB 所表示的电阻R₁与图线OA所表示的电阻R₂相比较：则R₁__________R₂；

(4)分析图线中 1、3 两点的数据可以说明：____________________________________。

31．在研究“导体电阻的大小与哪些因素有关”的实验中：

(1)小明同学将一根粗细均匀的导体截成两段后分别接入电路中，如下图所示， 则这是用来研究________________________________。

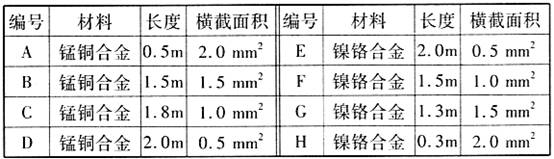

(2)现有几根锰铜合金丝和镍铬合金丝，其规格如下表所示。在不剪断合金丝的前提下，如果要比较锰铜合金丝和镍铬合金丝这两种材料的导电性能，实验中应选择编号　　

的锰铜合金丝和编号__________的镍铬合金丝进行研究。

30．按要求完成下列作图：

　 (1)下图所示，根据电流方向标出通电螺线管的 N、S极。(2 分)

　 (2)下图所示，请在图中的“○”内填入电流表或电压表的符号，(有两个电压表、一个电流表)。当闭合开关 S 后，灯L₁与L₂都能发光。(1分)

(3)下图所示，为家庭电路的示意图，请将电灯的两根引出线M、N正确接入电路中。(1分)

29．下图所示，电阻箱的示数为　　　　　 Ω。
