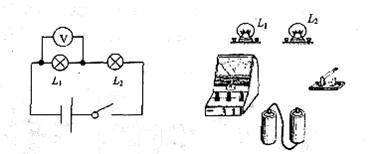

l、按照左图的电路图，在右图中连接实物电路

6、欧姆定律的内容是________________________________________________________。

5．一个阻值为10的电阻，它两端的电压为3V时，通过它的电流是________A。当通过它的电流为1.5A时，它两端的电压是________V。当没有电流通过时，它的电阻是________。

4．表列出了一些材料制成的长1m、横截面积为1mm²的导线在20℃时的电阻值．

导线	银	铜	铝	钨	铁	锰铜合金	镍铬合金
电阻R/	0.016	0.017	0.027	0.052	0.096	0.44	1. 1

　　 根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用_____________；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金和锰铜丝之间，你应选用_____________．

3．滑动变阻器的制作原理是通过改变连入电路中的_____________来改变_____________的．为了使滑动变阻器对电路起到保护作用，一般将它_____________联在电路中，并且通常在使用前将滑片调到_____________的位置上．

2、在图2的电路中，开关S_l和开关S₂原来是断开的，如果将开关S₁闭合，则电压表测量的是_____________两端的电压，如果将开关S₂闭合，则电压表测量的是_____________两端的电压。

图2　　　　

1、小明用两节干电池和一个灯泡连接了如图1所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是___________，发出微弱的光说明有_________通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻______________ (选填增大或减小)，这个实验说明导体的电阻跟导体的______________有关。

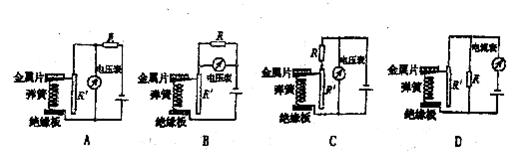

15．小明同学在物理实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源两极间电压恒定。四个电路中有一个能实现压力增大，电表示数增大，这个电路是　　 (　　 )

14．下列四对并联电阻中，总电阻最小的是(　 )

　　 A、两个4　　 　　　　　　　　　　　　 B、一个4和一个6

　　 C、一个1和一个8 　　　　　　　　　　 D、一个2和一个7

13．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。当闭合开关时所发生的现象是： (　　 )

　　 A．灯泡亮、电压表有示数　 　　　　　　 B．灯泡亮、电压表无示数

　　 C．灯泡不亮、电压表有示数　 　　　　 D．灯泡不亮、电压表无示数
