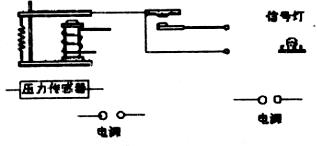

19．今年底，珠江广州市段的水面上将再增添世界第一的三跨拱桥--新光大桥。她将成为广州城市中轴线的标志性建筑之一。小明想，目前造成高速公路路面结构损坏严重的一个重要因素是车辆超重超载。因此限制超重车辆的行驶，对确保新光大桥结构安全有着重要意义。小明想用压力传感器(当压力达到设定值时，它就接通电路)、电磁继电器，为新光大桥设计一个车辆超重的报警装置。当车辆超重时，信号灯就发光。请你在下图中为他连接好电路。

18．如下图，一束阳光从教室侧面的窗户A射入，经玻璃窗户B反射，请画出经窗户B后的反射光线。并标出法线。

17．如下图，小明站在地面上能用较小的力通过滑轮组将重物提起来，请画出滑轮组的绕线。

16．太阳能是人类能源的宝库，太阳能集热器是直接利用太阳能的一种装置，它可以利用太阳能把水加热。下面是某太阳能热水器铭牌上的一组技术参数：

其中“吸热功率”是指：在阳光照射下，集热管每秒钟吸收太阳辐射的能量(热量)。若此热水器中装满20℃的冷水，要使水温升高到50℃，需吸收的热量是　　　　　　　　　 J；若按最大吸热功率计算，加热这些水需要的时间是　　　　　　　　 h。[不计热量散失，水的密度为1.0×10³kg／m³，水的比热容为4.2×10³J／(kg·℃)]

15．现在，一些大厦都用许多大块的镀膜玻璃做外墙(俗称“玻璃幕墙”)，这种外墙既能透射光线也能反射光线。

(1)外面看玻璃幕墙相当于平面镜，光线照射到光滑的玻璃幕墙上时会发生　　　　 　 _反射(填“镜面”或“漫”)，物体经玻璃幕墙反射后所成的像是　　　　 　 _(填“实”或“虚”)像。

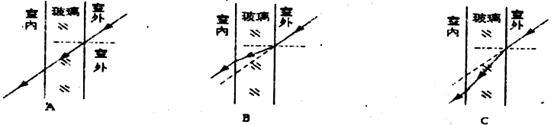

(2)如图所示三幅图中，哪幅图能真实反映太阳光线通过玻璃幕墙进入室内的传播途径。答：　　　　　　　　 (填选项中的字母)

14．小明发现，在关闭冰箱门后立即打开冰箱门和过一段时间再打开冰箱门，所用力的大小不同，立即打开冰箱门用力小。他对该现象感到奇怪，经查阅有关资料知：关闭冰箱门后，冰箱内的气体温度降低，气体压强变小。小明同学明白了其中的原因。小明家的冰箱门长为60cm，宽为50cm，当冰箱外的大气压为Pa时，大气压对冰箱门产生的压力为　　　　　　　　　 N。请你举出生活中与之类似的一个现象：　　　　　　　　　 　　 。

13．阻力臂为动力臂4倍的杠杆是　　　　　　　　　 杠杆(选填“省力”或“费力”)；若该杠杆受到的阻力为20N，则当动力为　　　　　　　　　　 N时，杠杆处于平衡状态。

12．如下图是一个骑车者与一个跑步者的路程与时间的变化图线，从图线中能够获得的合理信息是

A．他们同时出发　　　　　　　　　　　　　　　　　　　　　 B．骑车者用8s时间通过了80m路程

C．跑步者的速度是8m／s　　　　　　　　　　　　　　　 D．骑车者的速度是8m／s

第Ⅱ部分　　　 非选择题(共64分)

11．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度。调节可变电阻时改变了(设灯丝电阻不随温度变化)

A．电源电压　　 　　　　　　　　　　　　　　　　　　　　　 B．灯丝电阻

C．灯泡的额定功率　　 　　　　　　　　　　　　　　　　 D．灯泡两端的电压

10．小明做研究凸透镜成像规律的实验时，观察发现：(1)凸透镜距光屏为14cm；(2)光屏上出现清晰的、缩小的像。那么，他用的透镜焦距可能为

A．7cm　　 　　　　　　　　 B．9cm　　 　　　　　　　　 C．14cm　 　　　　　　　　　 D．18cm
