19. (7分)如图20，小明同学质量为50kg，背着重为15N的书包，书包带与小明的肩部接触的总面积为300cm²，g=10N/kg，求：

(1)书包带对小明肩部的压强。

(2)小明背着书包走到了三楼的课室，在这过程中他做的功。

(3)此过程小明总共用了20s的时间，他做功的功率是多少？

18.小刚在做“探究通过导体的电流与电压、电阻的关系”实验。

　(1)在研究电压的变化对电流的影响时，

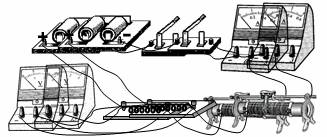

①小明连接的电路如图17(电阻阻值为5 W)。请你在右边方框中画出对应的电路图。

图　　 17

②利用电流表和电压表分别测量电阻上的电流和电压，记录数据如下表；在测量第4组数据时，电流表的示数如图18所示，则这时的电流值为　　　　 。

图18

③请在图19方格纸中画出导体中的电流随电压变化的图象。

图19

④通过对数据或图象的分析可得到的结论是：

　　　　　　　　　　　　　　　　　　　　 。

(2)在研究电阻对电流的影响时，

A、小明按电路图(电阻阻值等于5 W)连接电路，使电压表的示数为1V，读出电流表的示数。

B、断开开关，把定值电阻由5Ω换成10Ω，闭合开关后，接下的操作是：

17．图16所示是“测定滑轮组机械效率”的装置。

　 (1)实验过程中必须________竖直向上拉动弹簧测力计，使钩码升高。小明同学做实验测量的有关数据如下表，第3次实验的拉力读数如图16所示，则拉力的大小是　　　　 N，第3次实验的机械效率为　　　　 。

(2)从表中可以得到的结论是：滑轮组的机械效率与 　　　　　有关

(3)小芳对上述三个机械效率取平均值，并认为它是这个滑轮组准确的机械效率，这种做法对吗？为什么.　　　　　　　　　　　　　　　　　　　　　　　　

(4)请你根据机械效率的相关知识：在有用功一定时，所做的额外功不同，机械效率就不同。猜想：滑轮组机械效率的大小还与　　　　 有关。(只填一个因素就可以)

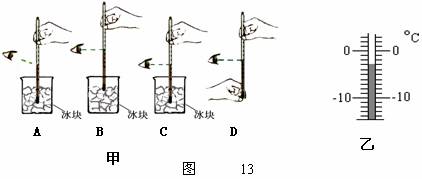

16. (1)如图13甲是测量冰的温度，其中正确的图是　　　　 　，此时温度计示数如图14乙，冰的温度是　　　　 　^oC．

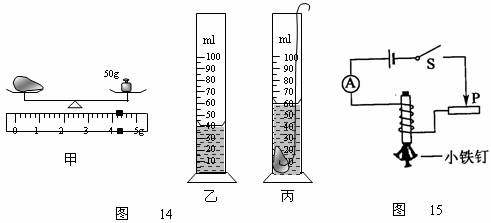

(2)小华称量一小块石头的质量，天平平衡时，所用的砝码和游码的位置如图14甲所示，由此可以知道石头的质量为　　　 。他再用量筒测量石块的体积，放入前、后水面高度如图14乙和丙所示，石块的体积为　　　 ，由此可求得石块的密度为　　　 kg/m³。

(3)图15所示是研究“通电螺线管周围磁场强弱”的实验电路图。

①要改变通电螺线管线圈中的电流大小，可通过 　　　　　　　　　　来实现；

②要判断通电螺线管周围磁场强弱，可通过观察　 　　　　　　　　　　来确定。

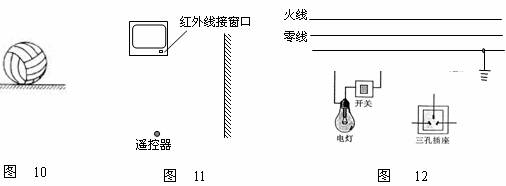

15.(1)如图10所示，将一重4N的排球置于水平地面上静止，画出排球受到的力的示意图。

(2)电视机的遥控器是利用红外线对电视机进行遥控的，小明没有像平时那样，将遥控器对准电视机的红外线接收窗口，而对着电视机旁光滑的墙壁，结果也达到了遥控的目的，请你在图11画出这种遥控方式中红外线的传播途径。

(3)请用笔画线代替导线，将图12中连有开关的电灯和三孔插座接入家庭电路中。

14．如图9所示，制造电工用的钢丝钳的材料是钢铁和橡胶，这主要利用钢铁的__________和橡胶的__________；钢丝钳剪东西时它是　　　 (选填“省力”或“费力)杠杆。

图9

13．2007年4月18日，我国火车第六次大提速。提速区段铁路沿线要设立防护网，防止行人走近，这是由于火车驶过时，靠近火车的地方空气流速大，气体压强 　　　，气体压力差就会将人推向火车，引起事故。京广线全长2302km，从北京乘火车到广州现在只需10小时，火车的速度是　　　　 km/h ，相当于　　　　　 m/s(只保留整数)。

12．一个物体所受的重力为14N，将其全部浸没在水中时，它所排开的水受到的重力为20N，此时它所受的浮力为　　　 N，放手后物体将　　　 (选填“上浮”、“下沉”或“悬浮”)，物体静止时所受的浮力为　　 N。

11．如图8所示，作为一个完整的电路，其中缺少的元件是　　　 ，若R₁、R₂两端的电压分别为U₁和U₂，通过这两个电阻的电流分别是I₁和I₂，已知R₁ > R₂，则U₁　　 U₂ ，I₁ 　　　I₂ (后两空分别填“>”、“=”或“<”)。

图8

10．图7是某液态物质在降温过程中，温度随时间变化关系的图象，由图可判断这是一种　　　 (填“晶体”或“非晶体”)物质；从t = 0起经过　　　 min后该物质完全变为固体；在这整个过程中，该物质的内能将　　　 (填“增大”、“不变”或“减小”)。
