20．下图所示的电路中，R₁、R₂均为定值电阻，电源电压不变．闭合开关S₁、S₂两电表均有示数．再断开开关S₂，则电流表示数　　　　　　　　　　　　　　 ，电压表示数　　　　　　　　　　 ．电压表与电流表示数之比　　　　　　　　　　 (本题每空均选填“变大”、“变小”或“不变”)

19．一物体质量为18kg ，其所受重力为　　　　　　　　 N ．如图所示．小明用定滑轮将该物体在4s 内匀速提高2m ，所用拉力为200N ，此过程中．小明做的有用功是　　　　　　　　　　　 J ．定滑轮的机械效率是　　　　　　　　　 ，拉力的功率是　　　　　　　　　 W . (取g==10N / kg )

18．下图所示是由大量反射镜组成的太阳能发电装置，图中各个反射镜由计算机控制，使反射的太阳光聚集在塔顶的集热器(锅炉)上，集热器中的水变成水蒸气后推动汽轮机，从而带动发电机发电．

(l)太阳能属于　　　　　　　　　　　　 (选“可”或“不可”)再生能源．

(2)这个装置中反射镜的作用是改变　　　　　　　　　　　　　 ．

(3)水蒸气推动汽轮机的过程中，将　　　　　　　　　　　　　 能转化为　　　　　　　　　　　　　　 能．

(4)发电机是利用　　　　　　　　　　　　　 原理发电的．

17．一只标有“2. 5V 0. 3A”的小电灯和滑动变阻器串联接在电压为6V 的电源两端．调节滑动变阻器使小电灯两端电压为 　　　 V 时，灯正常发光，此时灯1min 消耗的电能为　　　　　　　　　　　　　 J ．再调节滑动变阻器使灯两端电压为1 . 5V 时，灯的亮度与正常发光相比　　　　　　　　　　　　 (选填“变亮”、“变暗”或“不变”) .

15．如图所示电路，电阻R₁标有“61A ,”R₂标有" 31.2A " ，电流表A₁、A₂的量程均为0-3A ，电压表盘程0-15V ，在a 、b 间接入电压可调的直流电源．闭合开关S 后，为保证R ₁、R₂均不损坏，则允许加的电源电压和通过电流表A₁的电流不得超过

A．9V 　　　　　 1A 　　　　　　　　　　　　　　　　　　　　　　 B．3. 6V 　　　 1. 8A

C．9. 6V 　　　 1A 　　　　　　　　　　　 　　　　　　　　　　 D．3. 6V 　　　 0. 6A

14．如图甲所示，在一只薄塑料袋中装水过半(未满)，用细线扎紧袋口，用弹簧测力计测得其所受重力为9N ；再将这个装水的塑料袋浸入烧杯内的水中，如图乙所示，当弹簧测力计示数为6N 时，袋内水面与烧杯中的水面相比(不计塑料袋和细线的重)

A．比烧杯中的水面高　　　　　　　　　　　　　　　　　　 B．比烧杯中的水面低

C．与烧杯中的水面相平　　　　　　　　　　　　　　　　 D．高低无法判断

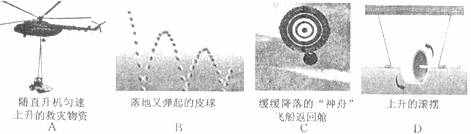

13．下图所示的事例中，物体机械能增加的是

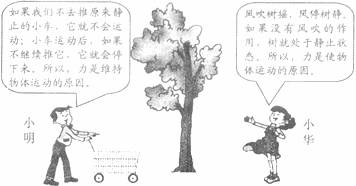

12．根据力与运动的关系，下图中小明和小华的观点

A．小明正确　　　　　　　 B．小华正确　　　　　　　　 C．都正确　 　　　　　　　 D．都不正确

11．下列数据中，符合事实的是

A．南京夏天室内的最高气温可达60℃

B．家用台灯正常工作时灯丝中的电流约为2A

C．一名普通中学生的质量约为500kg

D．正常人1min 的心跳约70 次

10．下图所示是课本中的几个实脸，演示磁场对通电导体有力的作用的是
