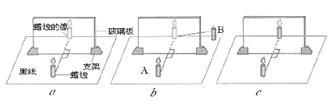

26.如图所示，是小明在“探究平面镜成像的特点” 的活动中所选用的器材和活动过程。

(1)在探究活动中对玻璃板放置的要求是：　　　；

(2)选择蜡烛A和B的要求是：　　　　 　　　　；

(3)如果在图a中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将　　　　 (填写“有”或“没有”)蜡烛的像；

(4)把蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象。这说明：

　　　 　　　　　　　　 　　　　　　　 。

25.在“观察水的沸腾”实验中：

(1)如图所示，是小明同学用温度计测小烧杯中水的初温时的操作图。A是操作过程，B是读数过程，C是读取的温度。

①A图中操作的错误是　　　　　　　　 ；

②B图中读数的错误是　　　　　　　　 ；

③若操作正确无误，根据C图可知此时烧杯中水的实际温度是　　　　 ℃。

(2)小明同学在利用图所示的装置做实验时，发现从开始给水加热到水开始沸腾所用的时间过长，请你帮助他找出可能存在的原因。(写出两种即可)

①　　　　　　　　 　　　 ；②　　　　　　 　　　　 。

24.在图中，开关闭合后磁感线的形状如图所示，请标出磁铁A的磁极和磁感线的方向。

23.如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

22.如图所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线。

21.在一段电阻不变的导体两端加20V电压时，通过的电流为1A；现在把该导体两端的电压变为5V，则此时通过该导体的电流和它的电阻分别为

A．0.25A、20Ω　　 B．1A、20Ω　　C．0.4A、10Ω　　 D．1A、10Ω

20.如图所示，闭合开关S时，小电灯L₁、L₂都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是

A．灯L₁ 断路　　 B．灯L₂断路　　　 C．开关S断路　　D．灯L₂短路

19.如图所示，要粗测小明同学做“引体向上”时的功率。下面所列的物理量中，不需要测量的是

A．他的质量　　　　　　　　　　　　　 B．单杠的高度

　C．每次身体上升的高度　　　　　　　　 D．做“引体向上”的时间

18.空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示。如果你家中的插座这个孔没有接地，下列现象中可能会发生的是

A．家用电器消耗的电能会增加　　　 B．家用电器不能正常工作

C．家用电器的使用寿命会缩短　　　 D．人接触家用电器外壳时有可能发生触电事故

17.下列由做“西红柿炒蛋”这道菜所联想到的物理知识中，正确的是

A．切西红柿前先磨刀，是为了增大压力

B．红红的西红柿会发出红光，鸡蛋黄会发出黄光

C．炒菜时使用了天然气，天然气燃烧时是将内能转化为化学能

D．把鸡蛋往碗沿上一磕，蛋壳就破了，这说明力能改变物体的形状
