32．利用身边常见的物品，做一些小实验是同学们学习、研究物理的好方法，也是一种创新．请你用下图所示的塑料吸管和激光笔，从正反两方面分别设计一个实验方案，探究光在空气中是沿直线传播的．

(1)正方案：探究光在空气中是沿直线传播的．

　 (2)反方案：探究光在空气中不可能是沿曲线传播的．

31．小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2．5V．

(1)小刚的实验电路如图所示，但连接不完整．请你用笔划线代替导线，帮他完成电路连接．

(2)电路连接完整后，闭合开关，当向右移动变阻器的滑片P时，电压表的示数将_____

_______，电流表的示数将__________．

(3)实验记录电表示数如下表．分析表中数据．可知小灯泡L的额定功率为________

____W．

(4)实验过程中，由于不小心造成灯泡短路，则电路中可能出现的现象是(说出两条)

　　　 ① ____________________________________________________；

　　　 ② ____________________________________________________．

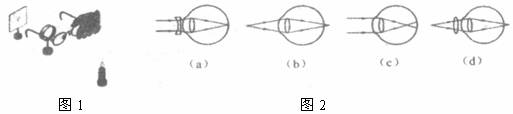

30．小明进行“视力的矫正”的探究活动，他将自己戴的近视眼镜放在烛焰与凸透镜之间．如题图1所示，在光屏上得到了一个倒立、缩小的清晰实像，拿开眼镜后，光屏上的像变得模糊．

　　 (1)小明为了使光屏上的像重新变得清晰，在不移动光屏和凸透镜的前提下．他应该____________________．如果他不戴眼镜看书，应该将书______________(填“靠近”或“远离”)眼睛．

　　 (2)如图2所示的(a)、(b)、(c)、(d)四幅图，能正确表示近视眼成像情况的是图

_________，其矫正做法是图_____________．

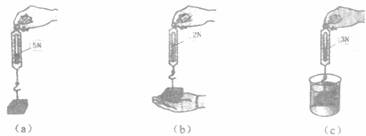

29．如图所示．是认识浮力的探究实验．

　 (1)将物体悬挂在弹簧测力计下端，如(a)实验所示，物重G＝___________N．

　 (2)当用手向上托物体时，如(b)实验所示，手对物体向上的托力F₂＝___________N．

　 (3)当物体浸入水后，如(c)实验所示．将(c)实验与(a)、(b)实验对照．说明水对物体也有向上的托力，即浮力．水对物体的浮力F_浮＝_________________N．

　 (4)该实验是通过_______________________物理方法．建立起浮力概念的．

32小题3分，第33小题6分；共30分．请按各小题要求答题)

28．在测定“液体密度”的实验中，

　　 (1)使用托盘天平时，应将天平放在水平桌面上，游码移至标尺左端“0”刻度线处，若发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向_________(填“左”或“右”)调节，使横梁平衡。

　 (2)用调节好的天平称液体质量．住烧杯中倒入液体，称出烧杯和液体的总质量为70g，把烧杯中一部分液体倒入量筒，如图1；再称烧杯和剩下液体的总质量时，发现加减砝码总不能使天平平衡．这时应移动__________使天平平衡．若天平再次平衡时所用砝码和游码的位置如题图2所示，则倒入量筒内液体的质量为___________g，量筒内液体的体积是_____

____cm³．

　 {3)该液体的密度是_________g／cm³．查密度表可知该液体可能是___________．

27．一台电视机出了故障．经检查是一只阻值为2kΩ的定值电阻器被烧坏，通过分析电路图知道这个电阻器的工作电压为30V．现在手头有如图所示的四只定值电阻，每只电阻上都标有它的阻值和额定功率．欲用现有的电阻组成等效代用电阻．替换被烧坏的那只电阻．

　　 请你通过简单计算，设计出所代用方案，并说明其可行性．

26．太阳能被称为21世纪能源．太阳能汽车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型汽车．如图所示是一辆太阳能实验车．车上的太阳能电池板的有效面积S＝8m²．在晴朗的天气里，太阳光垂直照射到电池板每平方米面积上的辐射功率P＝1kW，电池板产生的电压U＝120V，对车上的电动机提供I＝10A的电流，请解答：

(1)太阳能电池将太阳能转化为电能的效率是多少?

(2)若此辆车的电动机将电能最终转化为机械能的效率为75%，汽车在水平路面上匀速行驶时．牵引力为120N，则汽车行驶的速度多大?

25．地震波是一种由地震震源发出，在地球内部传播的波．地震波分为主波、次波和表面波，纵向震动的地震波称为主波，横向震动的地震波称为次波．主波比其它地震波运动得更快，主波的传播速度是6km／s，次波传播的速度是4km／s．5月12日四川汶川大地震发生时，我市也有震感．已知汶川到我市的直线距离约为1440km， 则该地震波主波比次波早多长时间传到我市?

24．小丽和妈妈到超市买食品，小丽发现瓶装酱菜铁质的盖子上部印有“安全钮凸起，请勿选购”的警示语．如题24图所示，小丽疑惑不解．请你用所学物理知识，解释其含义，并再列举生活中类似现象一例．

23．(1)根据光的反射定律，在图中画出反射光线井标出反射角的度数．

(2)通电螺线管的N、S极如图所示，请在方框内画出电池符号．

(3)在图中画出跳伞运动员所受重力G的示意图．

　　 (4)在图中画出手对扳手的动力F的力臂，并用字母L表示．
