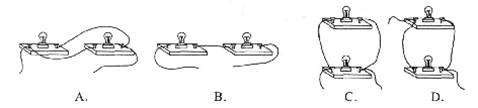

16．下面图中两灯连接的电路中，不属于并联的是　　 (　　 )

15．若用一个开关同时控制两盏电灯，下列说法中，正确的是　　 (　 )

A．两灯一定是并联　　 　　　　　　　　　 B．两灯一定是串联

C．两灯既是并联也是串联　　 　　　　 D．两灯可能并联也可能串联

14．下列关于集成电路的说法中，不正确的是　　 (　　 )

A．所有电器的电路都是集成电路

B．集成电路生产及测试的每个工作流程都必须在无尘和干燥的环境下进行

C．集成电路的芯片上集成了上千万个电子元件

D．集成电路的出现标志着电子已经进入了信息化的时代

13．下列关于电路图的说法中，正确的是　　 (　　 )

A．含有电源的符号的图就是电路图

B．用开关和电源连接的图是电路图

C．含有用电器的图是电路图

D．用电路元件符号表示电路元件实物连接的图，叫做电路图

12．下面关于手电筒的说法中，正确的是　　 (　　 )

A．手电筒中没有电线，因此手电筒不属于电路

B．有些手电筒使用时关不掉，是因为电筒上没有开关

C．手电筒不用照明电路中的电，因此手电筒不属于用电器

D．手电筒是将电能转化为光能的工具，因此手电筒属于用电器

11．下列家用电器使我们的生活发生变化的现象中，错误的是　　 (　　 )

A．使用电灯比不用电灯更亮更方便　　 B．使用收音机使我们的生活充满乐趣

C．使用电热器烧水没有用炭烧水好　　 D．使用电视机使我们能看到画面新闻

10．下列器材中，不属于用电器的是　　 (　　 )

A．电灯　　 B．电熨斗　　 　　　　　　 C．开关　　 　　　　 D．空调

9．在如图所示的电路中，开关S是用来控制　　　　　 ，开关S₁是用来控制　　　　　 ，开关S₂是用来控制　 　　　　　．

8．在串联电路中，　 　　　处处相等，串联电路两端的总电压　　　 各部分电路两端的　 　　　．在并联电路中，各支路两端的电压等于干路的两端电压；干路中的总电流等于各支路中的　 　　　　　．

7．电路两端的电压可以用　 　　　来测量．使用电压表时，必须将电压表与待测的电　 路两端　 　　　．用双量程电压表时，如果把标有“一”的接线柱和标有“3”的接线柱接到电路中，表示选用　 　　　　的量程．读数时，应以刻度盘　　　 (上方／下方)的刻度为准，如图所示，电压表的分度值为　　　　 V．图中的读数是 　　　　V．
