22．灯暖型浴霸(冬季家庭洗浴时取暖)的工作原理是通过灯泡的热辐射来升高光照区域内的温度．晓亮同学对如图所示的“常能”CJ-0506型灯暖型浴霸开展了探究活动，他观察

发现该浴霸的发热部件为四只标有“220V 250W”的同规格灯泡，测得浴室的空间大小是10m³，查阅资料得知一个标准大气压下空气的密度是1．29 kg／m³，比热容是10³ J／(kg·℃)．当四只灯泡正常工作12min，测得浴室内空气温度从5℃升高到35℃．问：

　　 (1)该过程中浴霸消耗电能的百分之多少转化为浴室内空气的内能?

(2)若一度电的价格为0．55元，则该过程浴霸消耗电能的费用是多少?

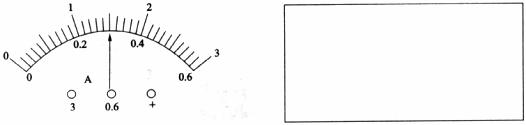

21．要测出一只额定电压为3．8V的小灯泡的额定功率，器材有：电源(电压恒定为6V)、阻值合适的滑动变阻器一个、开关一个、导线若干，电流表、电压表各一块，其中电流表的量程完好，电压表的量程只有0-3V挡可用．请在方框中画出设计电路，并回答：闭合开关，调节滑动变阻器，使电压表的示数达到　 　　　　V时，小灯泡恰好正常发光．此时电流表的示数如图所示为　 　　　A，则小灯泡的额定功率为　 　　　　W．

20．在日常生活中，用电器在一段时间内消耗的电能可以通过电能表计量出来，电能表上有几个重要参数：

　　 (1)“220V 10 A”中的“220V”是指这个电能表的额定电压为　 　　　．“10A”是指这个电能表允许通过的最大电流为　 　　　　，它可以用在最大功率是　 　　　　的家庭电路上．

　　 (2)“600 r／(kW-h)”是指接在这个电能表上的用电器，每消耗1 kW·h的电能，电能表上的转盘将转过　 　　　　转．

19．在“测定小灯泡额定功率”的实验中(小灯泡标有“3．8V”字样，灯泡的电阻约为12)：

　　 (1)在连接电路时，开关应该是　 　　　　的．

(2)某同学在连接实验电路时还有导线未接上，如下图所示．请你用笔画线代替导线，把图中电路连接好，闭合开关后，要求变阻器滑片向右移动时灯泡变亮(请勿更改原有导线，且所有导线不得交叉)．

(3)正确连接好电路后，闭合开关，调节滑动变阻器，当电压表的示数为　 　　　时，灯泡正常发光，此时电流表的指针位置如下图所示，其示数为　 　　　，则小灯泡的额定功率是　 　　　　．

18．在“测定小灯泡额定功率”的实验中：电路如图3所示，小灯泡的额定电压为2．5 V，电阻约为10，电源为两节干电池．

　　 (1)请用笔画线代替导线，将图中的元件连成符合这个实验要求的电路(连线不能交叉)．

(2)正确连好电路后，闭合开关S，发现灯L不发光，但电压表有读数，而电流表无读数，故障的原因可能是　　 (　　 )

A．电流表处开路　　　　　　　　　　　 B．电压表正负接线柱处开路

C．小灯泡L短路　　　　　　　　　　　　 D．小灯泡L的灯丝断了

(3)排除故障后，当小灯泡L正常发光时，电流表指针位置图所示，则小灯泡L的额定功率为　 　　　W．

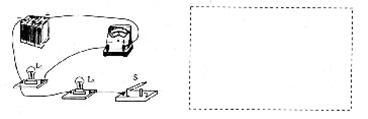

17．如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上，要求：当开关S闭合时，两灯都发光，且电流表的示数不变．连接后，在方框内画出电路图．

16．一段导体中的电流为I₀时产生的热量是Q，若通过该导体的电流增加3I₀，则相同时间内，电流通过导体产生的热量是　　 (　　 )

A．9 Q　　 　 　　　 B．6 Q　　 　　　　　 　　　 C．8 Q 　　　　 　　　　　　　 D．16 Q

15．两个灯泡，其中L₁上标有“6V 3W”，L₂上没有标记，但测得它的电阻是4，把它们串联在某一电路时，两灯均能正常发光，则这个电路两端的电压和灯L₂的电功率分别是(　　 )

A．8V 1 W　　 　　 B．2V 1 W　　 　　　　　　 C．6 V 4W　　 　　　　　 D．8V 4W

14．某同学家中接有两只灯泡L₁和L₂，L₁上标有“220V 40W”，L₂上标有“220V 25W”，当它们正常发光时，下列说法正确的是　　 (　　 )

　　 A．通过L₁的电流小于通过L₂的电流　　 　 B．L₁的电阻小于L₂的电阻

　　 C．L₁的电功率小于L₂的电功率　　 　 　　　 D．L₁消耗的电能一定多于L₂消耗的电能

13．小伟家有“PZ220-100”和“PZ220-40”的电灯各一只，将它们并联在照明电路上，消耗的电功率分别为P₁、P₂；现将两只灯泡串联后再接入照明电路，此时它们消耗的电功率分别是、．下列消耗的电功率由大至小顺序正确的是　　 (　　 )

　　 A．P₁>>P₂>　　 　　　　　　　　　　 B．P₁ >P₂>>

　　 C．P₁> P₂>> 　　　　　　　　 　　　 D． >>P₁>P₂
