9．小红在实验室组装了如下图所示的实验装置来探究“什么情况下磁可以生电”。图中ab是一根直铜线。闭合开关，把ab迅速向左移动时，并未发现电流表指针有明显偏转。对此小红做出了如下判断，你以为不正确的是：

A．感应电流太小，无法使电流表指针偏转

B．铜导线太细，应换用较粗的铜棒　　

C．应把ab改为向右运动

　　 D．应把ab改为上下运动

8．标有“220V 40W”和“220V 60W”的两只灯泡L₁、L₂串联在电路中时，两灯泡均发光，实际消耗的功率分别为P₁和P₂，则：

A．P₁> P₂ B．P₁= P₂ C．P₁< P₂ D．无法确定

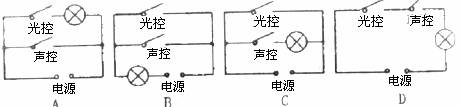

7．楼道里，夜里只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成光敏开关，天黑时自动闭合，天亮时自动断开；利用声敏材料制成声控开关，当有人走动发出声音时，自动闭合，无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道变得智能化。下图中智能化电路正确的是：

6．电动机构造简单，控制方便，效率高，广泛地应用在日常生活和生产中，下列家用电器利用了电动机的是：

A．洗衣机　　 　　　 B．电熨斗　　 　　　 C．电磁炉　　　　　　 D．电视机

5．如下图所示，若开关S闭合后，灯L₁、L₂均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L。两端时，两灯均不亮；将导线连接在灯L₂两端时，灯L₁亮而灯L₂不亮。由此可以判断：

A．灯L₁短路　 B．灯L₂短路　 　　　 C．灯L₁断路　 　　　 D．灯L₂断路

4．如下图所示的电路中，当滑动变阻器的滑片向右滑动时，电流表的示数I和电压表的示数U变化情况是：

A．I变小U变大　　 B．I变大U变小　　 　　　 C．I变小U不变　　 　　　 D．I、U都变小

3．如下图所示，通电螺线管与条形磁铁相互吸引的是：

2．下列关于信息的传递的说法中，正确的是

A．声、光和电磁波中，只有电磁波能够传递信息。

B．固定电话、移动电话、广播和电视都是利用导线中的电流传递信息。

C．摄像机拍得的物体图像，直接通过发射天线发射传播信息。

D．微波通信、卫星通信、光纤通信、网络通信都可以用来传递信息。

1．功率相同的下列四种用电器，分别接人家庭电路中，在相同的时间内，通过它们的电流产生的热量最多的是：　

A．电烙铁　 　　　 B．电风扇　 　　　 　　　 C．电视机　 　　　　 D．洗衣机

27．(12分)浴霸是安装在浴室可供取暖和照明的家用电器，下图是某浴霸简化电路图，图中L为照明灯，L₁、L₂是两个额定功率都为275W的红外线取暖灯，其铭牌如下表所示。

(1)当开关s断开，取暖灯L₁、L₂同时正常工作时，电路中的总电阻多大?

　　 (2)若L₁、L₂同时正常工作时，所消耗的电能全部转化成热能，那么正常工作30min，其产生多少热量?

(3)L、L₁、L₂三个灯同时正常工作时的总功率是多少?
