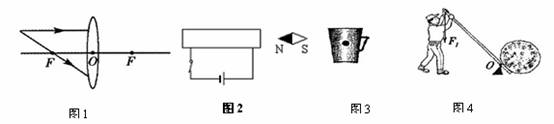

2．按要求完成下列各图：

(1)请将图1中的光路图补画完整。

(2)根据右下图2所示的小磁针指向，画出通电螺线管的导线绕法．

(3)画出图3中杯子受重力的示意图。　

(4)画出图4中动力F₁的力臂

1.沪杭铁路全线长约180千米，往来于沪杭两地间的动车组列车从上海至杭州用时约1.2小时，则该列车的时速为__________千米/小时。以路旁的树木为参照物，坐在车中的乘客是__________的(选填“静止”或“运动”)。 列车在水平轨道上匀速前进时，列车的动能___________(选填“减少”、“不变”或“增加”)。

24．地热是蕴藏在地球内部的天然绿色能源，这里的“地热”是指地下一定深度的地层温度，一年四季保持恒温。当深度约为100m时，地温大约为20 ℃；若深度达到千米时，地温可达45℃以上。

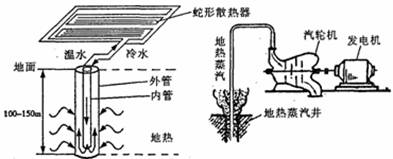

“北京奥运最大地热供应建筑群”利用了浅层地热供热，以替代空调设备和锅炉。下面左图是地热供应建筑群冬季供暖的工作原理示意图。它在地下装有内外套管，分别形成进水管和出水管，与地面上方蛇形散热器相接，这一设备是利用地源热泵系统消耗少量电能来完成的一个封闭的循环水路。

举世闻名的西藏羊八井热电站，利用了深层地热发电，其发电原理如上右图所示。地热井口喷出来的汽水混合物经处理后，蒸汽送入汽轮机进行发电。现总装机容量已达到2.5×10⁷W。

综合以上信息，解答下列问题：

(1)(1分)地热能属于　　　 能源；(选填“可再生”或“不可再生”)

(2)(1分)根据上面左图的供热情况可知，夏季外管中的水与地层之间的热传递方向是　　　　　　　　　　　　 ；

(3)(2分)若深层地热水从井口喷出时的压强为9×10⁵Pa，井口面上受到的压力为2.7×10⁴N，则井口面积应凿多大？

(4)(3分)地热发电站的能量转化情况是　　　　 　　　　　　　　　　　　　。若羊八井地热站一天的发电量可供100台“220V l000W”的微波炉正常工作150天，试求该发电站的供电效率；

(5)(1分)结合地热发电的情况，请你从环保的角度评价火力发电对环境的影响。

23．王老师家离学校约为9km，为了便于上下班，他购买了一部轻便摩托车，所用燃料为93#汽油，有关参数如下表所示，其中汽油的热值表示每千克汽油完全燃烧放出的热量为4.5×l0⁷J，若王老师骑车的平均速度为36km／h。请计算他从家到学校(不计能量损失)

(1)大约需要的时间；

(2)摩托车需要消耗汽油的质量；

(3)所需要的油费。

21．(8分)在用电高峰时，小明和小芳发现家中的灯变暗了，他们想可能是灯两端的电压变低了。为了测出灯的实际电压值，他们将家中的其他用电器都关掉，只让一盏“220V 100W”的灯工作。小明用秒表测得电能表的表盘转过n转所用的时间为t秒，算出其实际电功率(电能表表盘上标有N转／kWh的字样)，然后根据灯泡的规格，算出灯丝的电阻，最后求出加在灯泡两端的实际电压U₁；而小芳在电工的指导下用专用电表直接测出了灯两端的电压值U₂。请你帮助他们解决下列问题：

(1)灯上标的“220V”表示　　　　　　　　　　　　　　　　　　　　　　　　 ，算出灯丝的电阻R = 　　　　Ω；

(2)写出U1的表达式：U₁=　　 　　　　　　　　V；(用已知量和直接测量量表示)

(3)通过分析可知：U₁　　 U₂。(选填“>”、“=”或“<”)

20．(8分)某实验小组探究“拉力的大小与斜面倾斜程度的关系”，过程如下：他们首先设计了下图所示的实验装置，然后用弹簧测力计将4N的重物沿斜面匀速向上拉到A点，拉力的大小如图，再将木块M分别支在斜面的 B、C两处，重复上述步骤，并测得拉力的大小分别为1N和1.3N。(斜面很光滑，可忽略物体与斜面间的摩擦)请你接着解决下列问题：

(1)在图中画出重物所受重力的示意图；(如上图所示)

(2)设计一个记录实验数据的表格(不必填入数据)；

(3)通过探究得出的结论是：　　　　　　　　　　　　　　　　　　　　　　　 ；

(4)在上述实验的基础上，他们又在斜面上铺上棉布，并测得图示情况中将重物匀速拉至A点时的拉力为1.2N，则此时斜面的机械效率η=　　 　　　　。

19．(3分)小明用平面镜和两个完全相同的墨水瓶A、B研究“平面镜成像的特点”。实验时，他将平面镜竖立在桌面上，把A放置在镜前的边缘处，如图所示，调整观察角度，可在镜中看到它的部分像，再将B放到镜后并来回移动，直至其未被平面镜遮挡部分与A在镜中的不完整像拼接成一个完全吻合的“瓶”，那么墨水瓶B所在的位置即为　　 　的位置，同时还说明　　 　；若用玻璃板替代平面镜，就能看到墨水瓶B被遮去的部分，这是由于光的　　 　形成的。

18．(3分)下图是某物质凝固时的图像。由图像可知它的凝固点是　　 　℃，凝固过程所经历的时间是　　 　　min，这-过程是　　 　热过程。

17．下图是使小推车上台阶的两个情境。分析图中信息可知　　 　图的操作更容易让车轮滚上台阶，另一种操作容易使小车的橡皮轮胎卡在台阶的角里，这是由于人施加在车上的力和车的重力使车轮分别有了沿　　 　和　　 　方向转动的趋势(选填“顺时针”或“逆时针”)。
