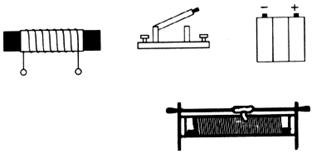

23．给你一个带铁心的螺线管、蓄电池、开关、滑动变阻器，如图所示．

　　 (1)用笔画线代替导线，把它们连接起来(连线不要交叉)，要求满足以下两点要求：①组成一个可以改变电磁铁磁性强弱的电路．②当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．

(2)标出通电电磁铁的N、S极．

22．在下图中画出螺线管的绕法，使小磁针在图示位置处于静止．

21．如图所示的电路图，在我们的物理学习中多次使用，请根据此图，选择一个做过的实验或者进行创新设计，具体要求：

　　 (1)如果选择做过的实验，应写出实验名称、实验步骤和实验结果表达式．

　　 (2)如果选择创新设计，应写出设计名称(自定)和设计意图．

20．刘霞和李华在做“测定小灯泡的功率”实验中，按如图所示的电路图接好了实验电路，其中电源为三节新的于电池，灯泡额定电压为3．8V．闭合开关进行实验的过程中，他们发现了一些不正常现象．并作如下记录，请你帮他们分析原因．

19．请你用一组电池、一捆漆包线、一段软铁棒、若干导线、一个弹簧秤、一个铁砝码和一个铁架台。设计一个研究电磁铁磁性强弱与匝数关系的实验装置，写出具体制作方法和使用方法．

18．如图所示是检验磁场对通电导体作用力的实验装置．当导线中有某方向电流通过时，它受到磁场的作用力向上．

(1)如果仅将两磁极对调位置，导线受力向____________；

(2)如果磁极位置不变仅改变中的电流方向，导线受力向___________；

(3)如果同时对调磁极位置和改变电流方向，导线受力向___________．

17．下列实验装置中用于研究电磁感应现象的是　　 (　　 )

16．在研究物质结构时，使用了“原子”的概念；在研究磁现象时，使用了“磁感线”的概念；在研究机械运动时，使用了“参照物”的概念；在研究生物结构时，使用了“细胞”的概念．其中是根据客观情况假想但实际不存在的是　　 (　　 )

　　 A．原子　　 B．磁感线　　 　　　　　　 C．参照物　　 　　　　　　 D．细胞

15．如图所示是家庭、宾馆常用的无线电水壶(一种在倒水时导线脱离，用电加热的方便水壶)，用规格“220V 1200W”这种电水壶在正常工作时烧开水，将质量为1kg、温度为18℃的水，经过一段时间加热把水烧开(在一个标准大气压下)．不考虑电水壶的散热，由上述已知条件，可求得的物理量是　　 ( 　　)

　　 ①通过电水壶的电流　　 　　 ②电水壶电热丝的电阻

　 　③加热的时间　　 　　　　　　　 ④电流做的功

　　 A．①②　　 B．①②③　　 　　　　　　 C．②③④　　 　　　　　　 D．①②③④

14．小明家中的电能表如图所示，下列说法中不正确的是　　 (　　 )

　　 A．每消耗1 kW·h电，电能表的转盘转了2 500 r

　　 B．电能表的额定电压为220V，允许通过的最大电流为5A

　　 C．小明家中1500W的电烤炉和1 000W的电热水壶可同时正常工作

　　 D．电能表读数的单位是kW·h
