2．两定值电阻甲、乙中的电流与电压关系如图所示，

　　 　(1)甲的电阻为多少?

(2)将甲和乙并联后接在电压为2．0V的电源两端，干路中的电流为多少A?

1．人造湖有“吸热”功能，在炎热的夏季能大大减弱周围地区的“热岛效应”．若人造湖湖水的质量为8．1×10⁷kg，水温升高了2℃，

　 　　 　(1)湖水吸收的热量是多少?

　 　　(2)这些热量相当于多少t无烟煤完全燃烧放出的热量?(无烟煤的热值为3．4×10⁷J／kg)

5．有一个阻值看不清的电阻器R，要测出它的电阻值。

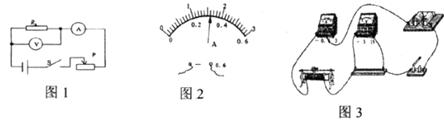

　　 (1)小明按图1的电路图连接好电路，检查无误后闭合开关S，观察到电压表的示数为1．6V，电流表的示数如图2所示，则通过电阻器R的电流为________A，R的电阻为_________．

　　 (2)实验中为了减小误差，小明还需要进行的操作是_____________________________．

　　 (3)图3是小虎做这个实验连接的实物图，请你指出其中的三个错误或不妥之处．

　 　　　①_________________________________________________________________

　 　　　②__________________________________________________________________

　 　　　③_________________________________________________________________

4．某同学连接了所示的错误电路，请改正：

　　 ①要使电路中两灯串联，只要拆除导线_________(选填“”、“b”、“c”或“d”)；

②要使电路中两灯并联，只要将导线________(选填“”、“b”、“c”或“d”)的_______端改接到__________端．

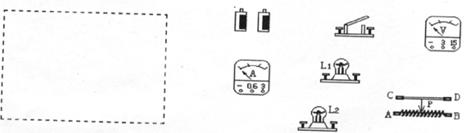

3．在下图中，要求用电流表测量灯泡L₂中的电流(0．3A)，电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

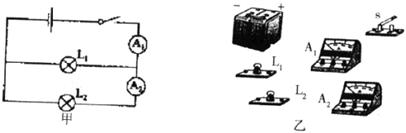

2．在下图甲中，闭合开关后，通过灯泡L₁的电流为0．5A，通过灯泡L₂的电流为0．4A．

　　 试根据图甲将图乙甲的买物用锚笔线表示导线连接起来．

1．(1)在如图所示的装置中，用酒精灯将烧瓶内的水加热沸腾后，水蒸气从细玻璃管口喷出，在离管口稍远处，可以看到雾状的“白气”．这是因为喷出的水蒸气发生了____________现象，雾状的“白气”实际是_________________________________；

　 (2)如果这时在管口处放置一块玻璃片，会发现正对管口的玻璃片表面有____________，玻璃片的温度将______________；(选填“升高”、“降低”或“不变”)

　 (3)分析、归纳上述实验现象，可以得到的结论是：_______________________________．

8．野营时，小红携带的手电筒不发光了，请你帮助找出原因．

(1)请根据手电筒的结构示意图，将电路图补画完

(2)写出手电筒不发光的三种可能原因．

①___________________________________________；

②___________________________________________；

③___________________________________________．

7．在图所示的电路中，电源电压为3V，开关闭合后，电流表和电压表的读数分别是0．1A和2V．则通过R₂的电流是________A，R₂两端的电压是_________V，R，的电阻是________．

6．牛奶最好在低温环境中存放，否则容易变质，一只纸盒内装有0．25千克的牛奶，放入电冰箱前的温度为25℃；放入电冰箱的冷藏室后，牛奶的温度降低到5℃，已知牛奶的比热容为4．0×10³焦／(千克·℃)．在这过程中，牛奶放出的热量为_______焦耳．
