11．小明想通过图6所示的电路图进行下列实验，你认为可行的是

　　 A．验证欧姆定律

　　 B．验证焦耳定律

　　 C．测定电R₁耗的功率

D．验证串联电路两端钧总电压等于各部分电路两端电压之和

10．小红同学设计了一种判断电源“+”、“一”极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一个螺线管，如图5所示．闭合开关后，小磁铁静止时的N极指向东，则下列判断中正确的是

　　 A．电源端是正极，在电源内部电流由b流向

　　 B．电源端是正极，在电源内部电流由流向b

　　 C．电源b端是正极，在电源内部电流由流向b

D．电源b端是正极，在电源内部电流由b流向

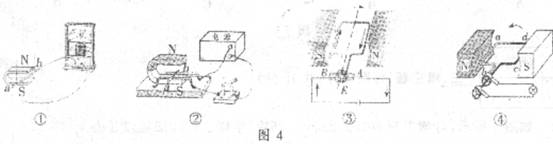

9．发电机和电动机的相继问世，使电能的大规模生产和利用成为现实．人类社会进入了电气化的时代．图4所示的四幅图中，其中属于电磁感应现象实验图及其应用图分别是

　　 A．①③　　 　　　 　　　 B．①④　　 　　　　 　　　 C．②③　　　　 　　　　　　　 D．②④

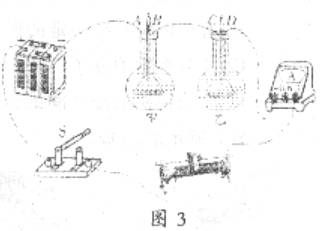

8．小明利用如图3所示的装置探究电流产生的热量与哪些因素有关．在两个相同的烧瓶中装满煤油，瓶中各放置一根电阻丝，且R_甲大于R_乙，通电一段时间后，甲瓶中煤油的温度上升得比乙高．该现象能够说明电流产生的热量与下列哪个因素有关

　　 A．电荷量　　 　　 　　　 B．电流　　 　　　　 　　　 C．电阻　　 　　　　 　　　 D．通电时间

7．在测量小灯泡电功率的实验中，通过调节滑动变阻器的滑片改变小灯泡亮度的时候，没有发生改变的是

　　 A．灯泡两端的电压　　 　　　　　　　　　 B．灯泡中的电流

　　 C．灯泡的额定电压　　 　　　　　　　　　 D．灯泡的实际功率

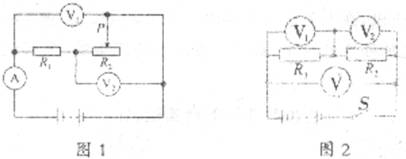

6．如图2所示的电路中，开关S闭合后，电压表V、V₁、V₂的示数分别是U，U₁、U₂，要计算通过R₂的电流I₂，下列不正确的算式是

　　 A．I₂=U/R₂ B．I₂=U／R+R₂　　　　　　 C．I₂=U₂／R₂ 　　　　　　 D．I₂=U₁／R₁

5．如图1所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右滑动时，各电表的示数变化情况是

　　 A．V₁不变、V₂变大、A变小　　 　　　　　　 B．V₁变大、V₂变大、A变小

C．V₁，变小、V₂变大、A变小　　 　 　　　 D．V₁变大、V₂变大、A变大

4．在下列有关能量转化的几种说法中，不正确的是

　　 A．用锯子锯木头，锯条会发热，这时机械能转化为内能

　　 B．当水壶中的水沸腾时壶盖会跳动，这时内能转化为机械能

　　 C．给蓄电池充电的过程中，电能转化为化学能

　　 D．在燃料燃烧的过程中，内能转化为光能

3．通常把青菜腌成咸菜需要几天时间，而把青菜炒熟使之具有相同的咸味，仅需几分钟．造成这种差别的主要原因是

　　 A．盐分子太小了，很容易进入青菜中

　　 B．盐分子间有相互作用的斥力

　　 C．青菜分子间有空隙，易扩散

　　 D．炒菜时温度高，分子热运动加剧

2．下列现象都是物态变化的实例，其中属于蒸发现象的是

　　 A．初夏清晨雾的形成　　 　　　　 　　　 B．湿衣服晾干

　　 C．初冬地面上霜的形成　　 　　　　　　 D．深秋草木上露的形成
