15.家用电吹风由电动机和电热丝等组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；　 电热丝不发热时，电动机仍能工作。下列电路中符合要求的是

14．对下列常见现象的解释，正确的是

A．物体热胀冷缩．是因为分子大小随温度的变化而改变

B．破镜难圆，是因为分子间有排斥力　　

C．花香四溢，是因为分子在不停地运动

D．水往低处流，是因为分子在不停地运动

13．下列实例中属于机械能转化为内能的是

A．内燃机的活塞在燃气推动下运动　　 B．点燃的火箭飞向太空

C．陨石坠入地球大气层成为流星　　 　D．夏天，广场上的石凳被晒得发烫

11．现代社会离不开电，请写出以下家庭用电中的器材、设备：辨别零线和火线用__________：记录电路消耗的电能用________；保护电路安全要安装________。

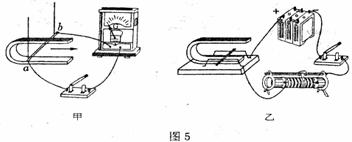

12，依据图5甲所示的现象为原理可以制成________机，依据图5乙所示的现象为原理可以制成_________机。

10．如图4所示，电源电压恒定，小灯泡L标有“3V　 0.6W”字样，R为定值电阻。闭合开关S，断开S1,小灯泡正常发光；若再闭合开关S1,发现电流表示数变化了0.3A，则R的阻值为______，此时灯泡L和电阻R消耗的功率之比是__________。

9．目前，节能灯在市场上大受欢迎，据专家测算：如果以额定功率为11W的节能灯代替额定功率为60W的白炽灯，既可以省电，又能提高亮度。根据我国的使用实际，节能灯的额定电压应为___________V；在此条件下，假设每天开灯5h，采用上述措施每盏灯每月(以30天计)能节电_________度。

8．如图3所示是某探究小组测量电阻时所得到的，两个定值电阻A和B的电流和电压关系的图像，则A的电阻为 _____________ ,若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为________ A。

7．人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险。据此可以判断，人体是______(填“导体”或“绝缘体”)，人体电阻约________。

6．如图2所示，当开关____________闭合，其他开关断开时，L₁、L₂串联；当开关________闭合，其他开关断开时，L₁、L₂并联。

5．如图l所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，水蒸气的__________能转化为塞子的机械能。图_________中汽油机的工作过程与这一实验过程中的能量的转化是一致的。
