1．在“刻舟求剑”的故事中，楚人没有弄清楚运动和静止的相对性。实际上，落入江底后的剑相对于船和江岸的运动情况分别是

A．运动、静止　　 　　 B．静止、静止　　　　　　 C．静止、运动　　 　　 D．运动、运动

30．电热饮水机有加热和保温两种工作状态(由机内温控开关S₀自动控制)，从说明书上收集到如下数据及图所示的电路原理如．

(1)请分析说明温控开关S₀断开时，饮水机处于哪种工作状态?

(2)求电阻R₂的阻值．

(3)求电热饮水机在加热状态下的工作电流．

29．用燃气灶烧水，燃烧0.5kg的煤气，使50kg的水从20℃升高到70℃，已知水的比热容为4.2×10³J/(kg·℃)，煤气的热值为4.2×10⁷J/kg．求：

(1)0.5kg煤气完全燃烧放出的热量；

(2)水吸收的热量；

(3)燃气灶烧水的效率．

28．如图所示，是测量小灯泡电功率的实物图，其中电源电压为6V，小灯泡额定电压是3.8V．其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表(0-0.6A、0-3A)，电压表(0-3V、0-15V)．

　 (1)请用笔画线代替导线，把下图中的电路元件连接成实验电路．(要求：滑片P右移时灯变亮，连线不得交叉．)

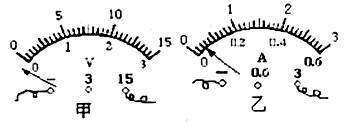

　 (2)实验时，若发现电表指针摆动分别出现了如图甲、乙所示的二种情况．请分析他们在电表的使用上分别存在什么问题，并写在下面的横线上．

甲的问题：

乙的问题：

(3)小刚同学正确合理地连接好电路．并按正确的顺序操作。闭合开关后却发现灯不亮．聪明的小刚猜想：

A．可能是灯丝断了　　 B．可能是变阻器开路　　　　 C．可能是小灯泡短路

请根据电表示数判断故障原因，并将与故障对应的电表示数填入下表．

(4)排除故障后，在测量小灯泡的额定功率时，应先调节__________________，使小灯泡两端电压为_________V，此时灯泡正常发光．若此时测得电流表的示数为0.3A，小灯泡的额定功率是_________W．

27．为了比较水和沙子容热本领的大小，小明做了如图所示的实验：在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热，实验数据记录如下：

　 (1)在此实验中，用加热时间的长短来表示物质______________________________．

　 (2)分析表中的实验数据可知；质量相同的水和沙子，升高相同的温度时，水吸收的热量______ (选填“大于”、“等于”或“小于”)沙子吸收的热量．

　 (3)如果加热相同的时间，质量相同的水和沙子，______ (选填“沙子”或“水”)升高的温度更高．

　 (4)实验中有些同学发现：刚开始加热时，情况与(3)结论不符，你认为可能的原因是：______

26．一根条形磁铁，由于长时间磨擦，两极的标志已看不清，你有办法鉴别出哪端是N极、S极吗?请说出你的做法．

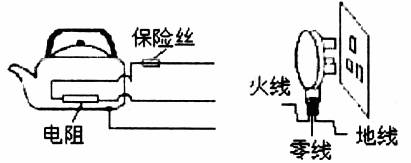

25．请将图所示电水壶的3条接线，按照安全用电的原则对应连接到插头上．

24．据图的实物图在右边的方框内画出电路图．

23．根据图所示小磁针的指向，标出通电螺线管中的电流方向，并画出两条磁感线(标出方向)．

22．一只标有“2.5V　 0.3A”的小灯泡，正常发光时通过灯丝的电流是______，此时小灯泡通电2min消耗的电能为____________J．
