16．如下图所示是理发吹风的电路，其中电热丝通电会发热，电动机通电能送风，选择开关同时与________两个触点接触时，电吹风送出来的是热风。

15．一束入射光线与平面镜夹角为30°，这时入射角为________________，反射光线与入射光线的夹角是________________；电视机的遥控器可以发射一种不可见光，这种不可见光是________________，有时，不把它对准电视机，对着墙壁按按钮也能控制电视机，如下图所示，说明这种光线也和可见光一样，能发生________________现象。

14．根据下表回答问题：测沸水温度时应使用________________温度计；冬天，在我国北方有些地区的最低气温达-50℃，测室外温度时应使用________________温度计。

13．小芳用数码相机在郊外拍得一张照片如下图所示，请你观察照片中的情景，指出一个物理现象：_______________________________________________________________________，该现象所涉及的物理知识是：________________________________________________。

12．用毛皮摩擦过的硬橡胶棒，靠近用细线吊起的小通草球产生相互吸引的现象。则这个通草球

A．一定带正电　　　　　　　　　　　　　　　　　　　　　　　 B．一定带负电

C．可能带正电，也可能不带电　　　　　　　　　　　 D．一定不带电

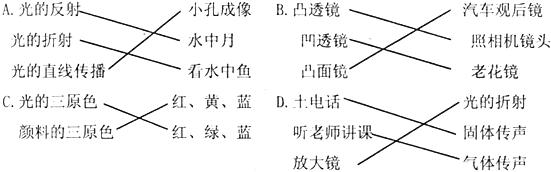

11．下列哪组连线是有错误的

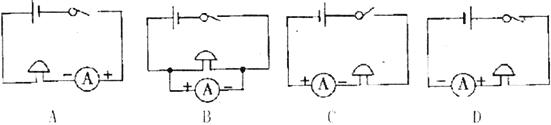

10．如果想用电流表测电铃工作时的电流，下面电路图设计正确的是

9．如下图所示，是在一些交通要道路口、银行等公共场所安装的两种电子监控器。它们主要由两部分组成，一部分为光学系统，另一部分为光电转换系统。光学系统收集被监控区域内的景物信息．光电转换系统把光信号转换成电信号，输送到监控中心，实现间接监控的目的。其光学系统的工作原理相当于

A．平面镜成虚像　　　　 B．凸透镜成实像　　　　 C．显微镜　　　　　　　　　 D．凸透镜成虚像

8．下图所示的四图中，四个选项中正确的是

A．②图表示近视眼成像；①图表示近视眼矫正

B．②图表示远视眼成像；④图表示近视眼矫正

C．③图表示近视眼成像；①图表示近视眼矫正

D．③图表示近视眼成像；④图表示近视眼矫正

7．把凸透镜正对太阳光，可在凸透镜另一侧8处得到一个最小最亮的光斑．若用此透镜观察邮票上较小的图案，则邮票到透镜的距离应该

A．大于8　　　　　　　　　　　　　　　　　　　　　　　　　 B．小于8

C．大于16　　　　　　　　　　　　　　　　　　　　　　　　 D．在8和16之间
