16．已知小灯泡两端的电压为6V，通过它的电流是lA，则l分钟内电流通过小灯泡所做的功是________J；一把电烙铁接在220V的电路中，每分钟消耗4.62×10³J的电能，这时流过电烙铁的电流是_____________A．

15．电阻R₁、R₂的电流随电压变化的图象如图所示，则电阻R₁的阻值为__________；若把它们并联在12V的电路中，则通过电阻R₂的电流是_________A，电阻R₁、R₂两端的电压之比是_________。

14．弧光灯的电阻是6，允许通过它的最大电流为10A．现将该弧光灯接在220V的家庭电路中，为使其正常工作，应_______联一个阻值最小为_______的电阻．

13．同种材料制成的三根电阻线，R₁=5，R₂=10，R₃=15．如果它们的长度相等，则电阻线的横截面积最大的是__________；如果它们的横截面积相等，则电阻线的长度最短的是__________；如果R₁、R₂并联在同一电源上，则它们各自两端的电压U₁__________U₂。

12．如图a所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图b所示．则V₁的量程是_______V，V₂的量程是_______V，小灯泡L₁上的电压U₁=_______V．

图a　　　　　　　　　　　　　　　　　　　　 图b

11．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_________联；开关和被控制的用电器是_________联；为了防止因漏电而造成触电事故，家用洗衣机的外壳一定要_________。

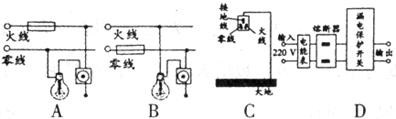

10．为了避免触电事故，如图所示的电器安装不符合国家规定的技术要求的是

9．如图所示，电源电压保持不变，只闭合开关S₁，灯泡L正常发光，再闭合开关S₂，则

A．电流表示数变大，灯变亮

B．电流表示数变小，灯变暗

C．小灯泡的额定功率变大

D．电路中的总功率变大

8．将额定电压相同的两个灯泡L₁、L₂串联后接入电路中，接通电路后发现L₁要亮一些，则下列判断正确的是

A．L₁的电阻可能比L₂的小

B．L₁的额定功率可能比L₂的大

C．若将两灯并联接入电路中，L₁更亮

D．两灯正常工作时L₁要暗一些

7．如图所示，灯泡和电阻串联后接在电压为U的电路中，已知电阻的阻值为R，通过电路的电流为I，则灯泡在t时间内消耗的电能是

A．UIt　　 　　　　　　　　　 B．t　　　　　　　　　　　 C．I²Rt 　　　　　　　　　　　 D．UIt一I²Rt
