20．定值电阻R两端的电压从3V升高到4V时，电路中的电流改变了200mA，则该定值电阻的电功率变化了________W。

19．阳光以50度的入射角照射到平面镜上，其反射光跟镜面的夹角等于______度。

18．从卖面包的店铺门前走过，可以闻到烤面包的香味，这是__________现象。

17．光是一种电磁波，光在均匀介质中沿__________传播。

16．图中定滑轮重2N，动滑轮重1N。物体A在拉力F＝4N的作用下，1s内沿竖直方向匀速升高了0．2m。不计绳重和轴摩擦，则以下计算结果正确的是

A．绳子自由端移动速度为0．4m/s

B．滑轮组的机械效率为87．5%

C．天花板对滑轮组的拉力为10N

D．滑轮组对物体A做功的功率为1．6W

第Ⅱ卷(非选择题64分)

15．如图所示电路中，电源两端电压保持18V不变，小灯泡L上标有“6V 3W”字样，定值电阻R₁＝10W，滑动变阻器最大电阻值R₂＝50W。不考虑灯丝电阻随温度的变化，下列说法正确的是

A．开关S断开时，电压表的示数为18V

B．电路接通后，小灯泡L的最小实际电功率为0．75W

C．电压表的示数减少1V，电阻R₁两端的电压就增加1V

D．小灯泡L正常发光时，变阻器R₂消耗的电功率为3．5W

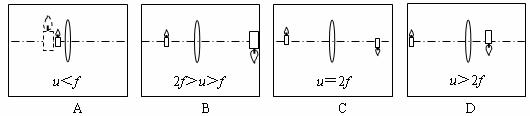

14．在研究凸透镜成像规律的实验后，蓓蓓利用图画记录了她观察到的实验现象如图所示。四幅图画中的物、像关系有对有错，请你帮她把正确的图挑出来

13．已知铜的比热容是铅的比热容的3倍。则下面说法中正确的是

A．降温相同的铜和铅，放出相同的热量，铅的质量是铜的3倍

B．吸热相同的铜和铅，升高相同的温度，铜的质量是铅的3倍

C．质量相同的铜和铅，升高相同的温度，铜吸收的热量是铅的3倍

D．质量相同的铜和铅，放出相同的热量，铅降低的温度是铜的3倍

12．将阻值为R的电阻丝接入电压为U的电路中，通电10min，电流产生的热量为Q。将阻值为2R的电阻丝接入电压为2U的电路中，通电5min，电流产生的热量是

A．2Q　　　　　　 B．Q　　　　　　 C．　　　　　　 D．

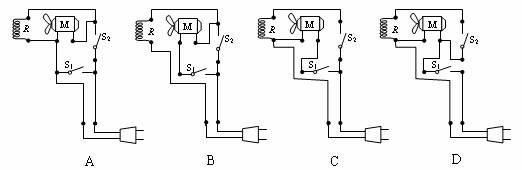

11．课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干。同学们想利用这些器材制作成一个如图所示的有冷、热两档风的简易电吹风机。老师提出要求：吹风机电路只闭合开关S₁时吹冷风；只闭合开关S₂时既不发热也不吹风；同时闭合S₁和S₂时吹热风。选项图是四位同学分别设计的电路连接图，其中符合要求的是
