25．(6分)太阳能热水器是一种常见的利用太阳能的装置。某品牌太阳能热水器，在晴天能接收到的太阳能平均辐射强度(用R表示)为R=300J／(m²·s)，它表示每平方米面积上一秒内接收到的太阳能为300J。该太阳能热水器集热管接收阳光照射时的有效面积是2m²，贮水箱中盛有0.1m³的水。求：

(1)贮水箱中水的质量。

(2)若在阳光下照射70min，所接收到的太阳能全部用来加热水，贮水箱中的水温可升高多少度。[ρ_水=1．0×10³kg／m³，C_水=4．2×10³J／(kg·℃)]

24．(8分)在研究电流与电阻和电压关系的实验中：

(1)闭合开关前，滑动变阻器应处于　　　　　 ，目的是：　　　　　　　　　　　　　　 。

(2)小敏同学按图的电路原理图连接了图实物电路，其中有两个元件连接错误。它们分别是　　　　 和　　　　　 　(只须填写连错的元件)。

(3)重新连接电路后，用开关S进行试触，如果电流表指针向左偏转，说明电流表的　　　　　 ；如果电流表指针向右偏转超过刻度盘，应换用较　　　　 量程。

(4)正确连接电路后，测出R_l=5Ω、两端电压为3V时的电流。然后将电阻R₁由5Ω换成10 Ω，为了使电阻R_l两端的电压仍然为3V，他应将滑动变阻器的滑动触头P向　　　 端滑动，在触头P滑动的过程中，电路中的电流将　　　　 。

23．(4分)甲型H1Nl流感疑似病例和确诊病例，都要被送到专业医院的“负压病房”进行医学隔离观察和治疗，以防止病毒扩散。同学们对“负压”两字的含义有如下三种猜想：

　　 A．病房内大气的压强大于病房外大气的压强

　　 B．病房内大气的压强小于病房外大气的压强

　　 C．因为病房是封闭的，所以病房内大气的压强可能大于也可能小于病房外大气的压强

(1)你认为猜想正确的是　　　 　(填字母代号)；

(2)你判断的依据是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

22．(4分)学习了影响液体蒸发快慢的因素后，李丽同学猜想液体蒸发快慢可能还与液体的种类有关。请你利用下面提供的实验样品，设计实验验证李丽的猜想是否正确。

(1)实验中应控制液体上方空气流动的快慢、液体与空气接触的面积和　　　　 都相同。

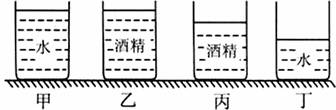

(2)实验室已提供装好酒精和水的几个样品，如图所示。按实验要求，应选择_____________两个样品进行对比研究。

(3)若一个同学选好两个液体样品后，将一个放在室内，另一个放在室外，经过相同时间后进行对比，这样做　　　 (填“正确”或“不正确”)。

(4)按要求正确选择样品并进行正确操作，经过相同时间后样品的情况如图所示。据此，你认为李丽的猜想　　　　　 。

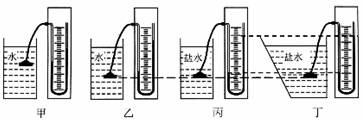

21．(6分)在研究液体压强的实验中，进行了如图所示的操作：

(1)实验前，应调整U型管压强计，使左右两边玻璃管中的液面　　　　　　　　　　 。

(2)甲、乙两图是探究液体压强与　　　　 的关系。

(3)要探究液体压强与盛液体的容器形状是否有关，应选择：　　　　 两图进行对比，结论是：液体压强与盛液体的容器形状　 　　　。

(4)要探究液体压强与密度的关系，应选用　　　　　 两个图进行对比。

(5)在图丙中，固定U型管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于：向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向　　　　 的压强大小关系。

20．请记录下列量具所测物理量的数值(每小题2分，共6分)：

(1)图中弹簧测力计的示数是 　　　　　N。

(2)图中电压表的示数是　　　　　　 V。

(3)图中温度计的示数是　　　　　　 ℃。

19．完成下列作图(每小题2分，共6分)：　

(1)用大小为为10N的水平方向的力拉着物体A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

(2)请在图中，作出光线由玻璃斜射进入空气时的反射光线和大致的折射光线。

(3)请在图中将灯泡和控制灯泡的开关正确连入家庭电路中。

18．如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动。重力为100N的物体挂在OA的中点处。已知OA=40cm，AB=30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计。要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于　　　　 cm，最小力的大小等于　　　　 N。

17．城市道路建设中，人行道上都要求铺设供盲人行走的“盲道”，实现无障碍通行。图是一幅人行道的照片，图片左侧是“盲道”，其地砖表面有一棱棱凸起的部分，而右侧是普通人行道，其地砖表面是平的。盲人行走时，如果不小心从盲道走到了普通人行道上，由于脚底与地面的接触面积　　　 ，使脚底受到的压强　　　　 ，他能够根据脚底的感觉重新回到盲道上。　　

16．闭合开关，一个位于螺线管右侧的小磁针静止后，北极的指向如图所示，则螺线管的右端是　　　 极，电源的右端是　　　　 极。若增大螺线管中的电流，螺线管周围的磁场会　　　　 。
