5．如图所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：U_ab=U_bc=U_de=U_ef=0，若故障只有一处，则可能的原因是

　　 A．电路a、b间短路

　　 B．电路b、C间断路

　　 C．电路d、e间短路或断路

　　 D．电路e、f间断路

4．下面关于力和运动关系的说法中，正确的是

A．物体受平衡力作用时，一定静止　　　　

B．物体运动方向改变时，一定受到了力的作用

C．力是维持物体运动的原因　　　　　　　

D．物体受平衡力作用，运动状态会改变

3．下列说法中，正确的是

　　 A．摩擦起电就是创造了电荷

　　 B．一个带正电的物体能够吸引另一个物体，另一个物体一定带负电

　　 C．规定正电荷定向移动的方向为电流的方向

　　 D．与任何物体摩擦后的玻璃一定带正电

2．通常情况下，对下列物质分类正确的是

　　 A．锌、铅、锰、大理石都是金属　　 B．沥青、食盐、铁、冰都是晶体

　　 C．铜、铁、铝、水银都是固体　　　 D．干燥的木棒、纯水、橡胶、塑料都是绝缘体

1．下列估测正确的是

A．一个鸡蛋的质量可能是5g　　　　　　　　

B．一个中学生受到的重力可能是500N

C．一个中学生的身高可能是16cm　　　　　　

D．一盏家用日光灯正常工作时的功率是500W

26．(6分)某品牌双桶洗衣机的部分技术数据如下表所示。

洗衣机洗涤时的工作顺序

求：

⑴该洗衣机洗涤时的电功率是多少瓦？脱水时的电功率是多少瓦？

⑵把洗衣机洗涤时从正转→停→反转→停叫完成一次周期性变化，那么该洗衣机洗涤时完成一次周期性变化所消耗电能为多少焦耳？

⑶该洗衣机洗涤7min所耗电能为多少焦耳？

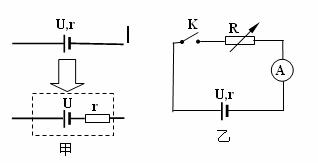

25．(5分)干电池是实验时经常使用的电源，它具有稳定的电压。实际上干电池本身也具有一定的电阻，只是因为较小，我们忽略了电源本身电阻的影响。如果考虑电阻，可以把干电池看成一个理想的电源(即电阻为零)和一个电阻r串联组成，如图甲所示。

用图乙所示的电路可以测量一个实际电源的电阻值。图中R为电阻箱。开关S闭合后，调节电阻箱，当电阻箱电阻R₁=14Ω时，理想电流表的读数I₁=0.2A；当电阻箱电阻R₂=29Ω时，理想电流表的读数I₂=0.1A。求电源电阻r的大小。

24．(5分)我市被列入1+8城市圈后，为了加快我市经济发展速度，今春已开工建设武汉--咸宁的城际轻轨铁路。轻轨列车在武汉实验场测试时3min行驶了10Km，如图所示。开通以后，如果以此速度行驶，武汉到咸宁只需28min。

⑴轻轨列车的车头设计成流线型，是为了　　　　　　　　 。

⑵求轻轨列车的速度和武汉到咸宁的距离。

23．(6分)小孔成像是光的直线传播的实例。北宋科学家沈括也做过精彩的描述，他在《梦溪笔谈》中写道：“…若鸢飞空中，其影随鸢而移；或中间为窗隙所束，则影与鸢遂相违，鸢东则影西，鸢西则影东。又如窗隙中楼塔之影，中间为富所束，亦皆倒垂…”。(如图)

某同学用硬纸筒探究小孔成像，如图所示。

⑴请在图中作出蜡烛AB在屏上所成的像A′B′(要求标出A′、B′)。

⑵发现蜡烛和小孔的位置固定后，像离小孔越远，像就越大。他测出了不同距离时像的高度，填在表格中：

根据表中的数据可以得到的结论是：蜡烛和小孔的位置固定后，像的高度h与像到小孔的距离S成　　　　　 (选填“正比”或“反比”)。

⑶该同学知道树荫下的圆形光斑就是太阳通过树叶间的小孔在地面上成的像，他测出了光斑的直径为2.8cm，光斑到小孔的距离为3.0m，从书上查到太阳到地球的距离为1.5×l0¹¹m，由此可以估算出太阳的直径为　　　　　　　　　 m。

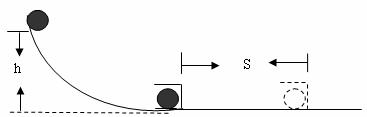

22．(6分)如图是探究物体的动能、速度和质量有关的示意图，在探究动能与速度有关时，要保持　　　 不变，让小球在　　　 的高度滚下，以不同的速度推动小盒子移动过一段距离，研究不同速度小球对小盒子做功的大小；要探究动能跟物体的质量有关时，要保持　　　　 相同，就是要小球从静止开始从　　　　　　 滚下。

某小组的探究记录如下表。　　　　　　　　　　　　　

分析后你得出的结论是:　　　　 　　　　　　　　　　　　　　　　　　　　　。
