23．图中的物体A的质量是400g，物体B的体积是8cm³。用细绳将两物体通过定滑轮连接，放手后，A恰能沿着水平桌面向右做匀速直线运动。若将B始终浸没在水中，并使A沿着水平桌面向左做匀速直线运动时，需要施加1.12N水平向左的拉力。则物体B的密度为_______ g/cm³。(g取10N/kg)

22．如图所示，电源两端的电压为12V保持不变，电阻R₁的电阻值是R₂的电阻值的3倍。当开关S₁闭合、S₂断开时，10s内R₁消耗电能48J；当开关S₁断开、S₂闭合时，电流表示数为0.1A，则电阻R₃的电阻值等于________W。

21．如图所示，重40N的物体A在水平拉力F的作用下，在水平桌面上做匀速直线运动，物体A所受的滑动摩擦阻力是物重的0.2倍，物体A在2s内前进了0.2m。若不计滑轮重、绳重及轴摩擦，拉力F的功率等于________W。

20．定值电阻R两端的电压从3V升高到4V时，电路中的电流改变了200mA，则该定值电阻的电功率变化了________W。

19．阳光以50度的入射角照射到平面镜上，其反射光跟镜面的夹角等于______度。

18．从卖面包的店铺门前走过，可以闻到烤面包的香味，这是__________现象。

17．光是一种电磁波，光在均匀介质中沿__________传播。

16．图中定滑轮重2N，动滑轮重1N。物体A在拉力F＝4N的作用下，1s内沿竖直方向匀速升高了0.2m。不计绳重和轴摩擦，则以下计算结果正确的是

A．绳子自由端移动速度为0.4m/s

B．滑轮组的机械效率为87.5%

C．天花板对滑轮组的拉力为10N

D．滑轮组对物体A做功的功率为1.6W

第Ⅱ卷(非选择题64分)

15．如图所示电路中，电源两端电压保持18V不变，小灯泡L上标有“6V 3W”字样，定值电阻R₁＝10W，滑动变阻器最大电阻值R₂＝50W。不考虑灯丝电阻随温度的变化，下列说法正确的是

A．开关S断开时，电压表的示数为18V

B．电路接通后，小灯泡L的最小实际电功率为0.75W

C．电压表的示数减少1V，电阻R₁两端的电压就增加1V

D．小灯泡L正常发光时，变阻器R₂消耗的电功率为3.5W

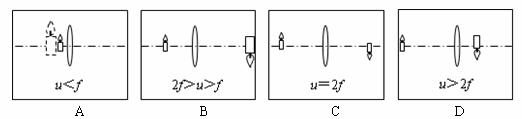

14．在研究凸透镜成像规律的实验后，蓓蓓利用图画记录了她观察到的实验现象如图所示。四幅图画中的物、像关系有对有错，请你帮她把正确的图挑出来
