34．质量为2kg的金属块，温度从20℃升高到70℃，吸收的热量为7×10⁴J，这种金属的比热容为多少？

33．(1)在实验室里，三个实验小组同学分别用各自的器材测得水的沸点为97℃、93℃、102℃；小文同学猜想导致这种现象的原因是各组用的温度计有偏差。设计一个简单的实验验证这种猜想。(2)小文发现有一支温度计上的刻度线不清晰，需要重新标识。 写出他的实验操作步骤。

32．在“探究导体中的电流与导体两端的电压关系”的过程中，小文设计了如图所示的实验电路。他分别对三个阻值不同的电阻测出实验数据并记录在表格中。

(1)通过分析比较实验数据，可知：　　　　　　　　　　　 。

(2)下图是小文根据实验数据画出的三个电阻的U-I图象。其中c是电阻　　　 (甲、乙或丙)的图象。

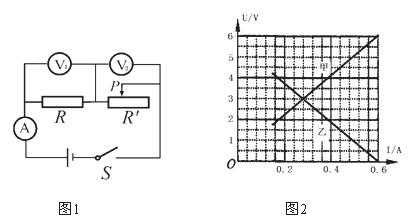

(3)小文又连接了如图1所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，电压表V₁、V₂的示数随电路中电流变化的图象如图2所示。根据图象可知:电源电压为　　　　 V,电阻R的阻值为　　　　 _Ω。

31．如图所示，是探究“焦耳定律”的实验电路。在烧瓶中装入质量相等的煤油，用电阻丝加热。然后观察插入密封烧瓶里的细玻璃管中煤油液柱上升的高度，就可以比较电阻丝放热的多少，回答下列问题：

(1)探究“电流产生热的多少与电阻的关系”时，应断开开关S₂、闭合开关S₁，对比甲、乙两个烧瓶中煤油液柱上升的高度，则这两个烧瓶中电阻丝的阻值应该是　　　　　 的。(相等、不相等)

(2)探究“电流产生热的多少与电流的关系”，闭合开关S₁、S₂，在相同时间内,对比乙、丙两个烧瓶中煤油液柱上升的高度，则这两个烧瓶中电阻丝的阻值应该是　　　　　 的。(相等、不相等)

(3)在不改动现有电路的条件下，小文还设计了另一种实验方案探究“电流产生热的多少与电流的关系”，他的方法是　　　　　　　　　　 。

30．小文做“探究杠杆的平衡条件”实验时把杠杆放在支架上，调节好的杠杆在水平位置平衡，如图所示(每一小格为1cm)。他先在右边离支点3cm处挂了2个100g的钩码。

(1)要使杠杆再次在水平位置平衡，应将3个100g钩码挂在左边离支点________cm处。

(2)取下挂在左边的钩码，使用调节好的弹簧测力计，使杠杆再次在水平位置平衡，简要写出操作方做法(可以画图说明)　　　 。

(3)下表是实验中记录的部分测量结果，请在空格中填入适当的数值。

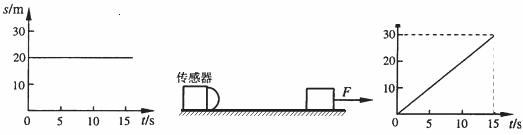

29．传感器发出的超声波遇到物体后反射回传感器，传感器收到信号后能自动计算出物体与传感器之间的距离，并显示出物体的距离-时间(s - t)图象。超声波在空气中的速度是340 m /s。

(1)传感器发出信号后0．2 s收到反射回来的信号，物体距传感器　　　　 m。

　 (2)若显示物体运动的(s-t)图象如图1，物体在0至15s的状态是　　　　　 。

　 (3)如图2所示，物体在F＝10 N的水平拉力作用下，沿水平面做直线运动。传感器显示物体的(s-t)图象如图3。物体受到的摩擦力为　　　　　 N，拉力的功率　　　　　　 W。

　　　　 　　图1　　　　　　　　　　 图2　　　　　　　　　　　　 图3

28．小文让凸透镜正对太阳，拿一张白纸在凸透镜的下方来回移动，直到白纸上能得到最小、最亮的光斑，光斑到透镜光心的距离为20cm，则此凸透镜的焦距约为　　　 cm。如果用这样的凸透镜做照相机镜头，物体离镜头的距离至少应大于　　　 cm。小文将点燃的蜡烛先后放在下图中透镜左侧的a、b、c各点，发现放在　　　　 点时透镜右侧光屏上得到的像最大。如果向左移动凸透镜至F点，放在b点的蜡烛成　　　　 (正立、倒立)、放大的像。

27．下图是探究滑动摩擦力跟哪些因素有关的实验装置，用弹簧测力计匀速拉动同一长方体木块所做四次实验，其中甲和丙为同一水平木板表面，乙和丁为同一水平棉布表面。

(1)观察图甲和乙得出的结论是　　　　　　　　　　　　　　 。

(2)观察图甲和丙得出的结论是　　　　　　　　　　　　　　 。

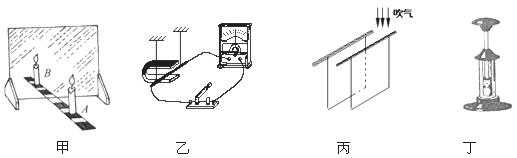

26．在下图的四个实验装置中，甲图实验证明：平面镜成等大、正立的　　　 像；乙图是用来研究　　　　　　 现象的；丙图实验在两张纸中间吹气，会发现两张纸会互相靠拢，这个实验表明：　　　　　 　　　　　　　　　　；丁图实验中，把活塞迅速压下去，可以看到玻璃筒里的硝化棉会被点燃，这个过程中机械能转化为　　　　 能。

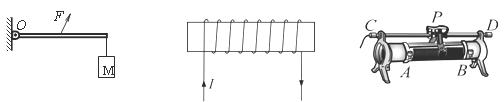

25．在下图中，(1)画出力F的力臂l_F。　

　(2)根据给出的电流方向，标出通电螺线管的N、S极。

　(3)已连接滑动变阻器的C接线柱，要求滑片向右移动时,电阻值变大。请在合适的接线柱上标出连线。
